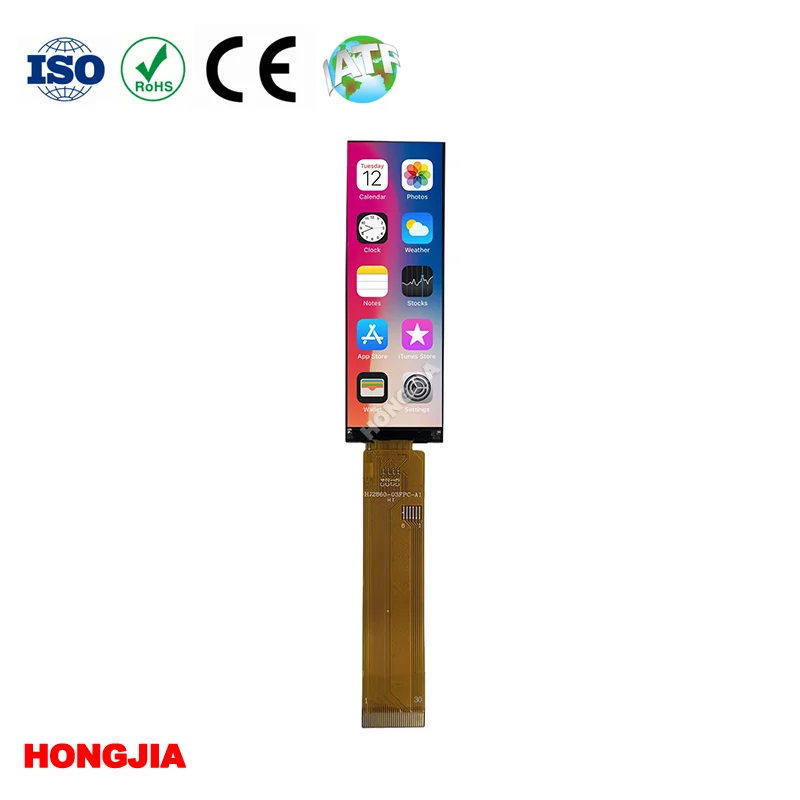

2.86 इंच 220×648 बार‑प्रकार का डिस्प्ले कॉम्पैक्ट इंटरफ़ेस डिज़ाइन के लिए स्मार्ट विकल्प क्यों है?

स्मार्ट घरेलू उपकरणों, उपकरणों और औद्योगिक नियंत्रणों की दुनिया में, उपयोगकर्ता इंटरफ़ेस छोटे, अधिक रचनात्मक और अधिक मांग वाले होते जा रहे हैं। ऐसे डिस्प्ले की आवश्यकता जो पठनीयता से समझौता किए बिना तंग स्थानों में जानकारी दे सके, ने बार-प्रकार की स्क्रीन की लोकप्रियता को प्रेरित किया है।2.86 इंच 220×648 बार-प्रकार डिस्प्लेसेहांगजिया200×648 पिक्सल के रिज़ॉल्यूशन और आईपीएस पूर्ण-व्यूइंग कोण के साथ एक संकीर्ण, लम्बा प्रारूप प्रदान करता है, जो इसे स्टेटस पैनल, मेनू इंटरफेस और स्क्रॉलिंग डिस्प्ले के लिए उपयुक्त बनाता है। यह आलेख उत्पाद की विशिष्टताओं, इंटरफ़ेस विकल्पों और अनुकूलन सेवाओं की जांच करता है, और यह स्मार्ट होम, उपकरण और औद्योगिक अनुप्रयोगों के लिए कॉम्पैक्ट डिस्प्ले समाधान चाहने वाले डिजाइनरों के लिए एक व्यावहारिक विकल्प क्यों बन गया है।

जब मानक आयतें डिज़ाइन में फिट नहीं होतीं？

कई आधुनिक उत्पादों-स्मार्ट थर्मोस्टैट्स, कॉफी मशीन, ऑडियो सिस्टम और कंट्रोल पैनल- को ऐसे डिस्प्ले की आवश्यकता होती है जो सीमित पदचिह्न में जानकारी देते हैं। एक मानक आयताकार स्क्रीन अक्सर जगह बर्बाद करती है या उत्पाद लेआउट में समझौता करने के लिए मजबूर करती है। बार-प्रकार के डिस्प्ले एक संकीर्ण, लम्बा प्रारूप प्रदान करके इस चुनौती का समाधान करते हैं जो स्थिति संकेतक, मेनू या स्क्रॉलिंग टेक्स्ट दिखाने के लिए पर्याप्त रिज़ॉल्यूशन प्रदान करते हुए पतले उत्पाद डिज़ाइन में अच्छी तरह से फिट बैठता है।2.86 इंच 220×648 बार-प्रकार डिस्प्लेसेहांगजियाविशेष रूप से इन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो एक रिज़ॉल्यूशन के साथ एक कॉम्पैक्ट फॉर्म फैक्टर पेश करता है जो अंतरिक्ष दक्षता के साथ सामग्री क्षमता को संतुलित करता है।

डिस्प्ले की 200×648 पिक्सेल गिनती, 2.86-इंच विकर्ण में फैली हुई है, जो बड़े, अधिक महंगे पैनल की आवश्यकता के बिना स्टेटस बार, संख्यात्मक रीडआउट या सरल ग्राफ़िकल तत्वों के लिए पर्याप्त स्थान प्रदान करती है। लम्बा पहलू अनुपात उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जहां डिस्प्ले को एक संकीर्ण बेज़ल में मिश्रित करने की आवश्यकता होती है या जहां पारंपरिक वर्ग स्क्रीन जगह से बाहर दिखती हैं। इस प्रारूप ने उपकरणों, घरेलू स्वचालन नियंत्रकों, पोर्टेबल उपकरणों और कई अन्य उत्पादों में अपना रास्ता खोज लिया है जहां जगह प्रीमियम पर है लेकिन जानकारी से समझौता नहीं किया जा सकता है।

तकनीकी निर्देश

निम्न तालिका इसके लिए मुख्य विशिष्टताओं का सारांश प्रस्तुत करती है2.86 इंच 220×648 बार-प्रकार डिस्प्लेसेहांगजिया.

ये विशिष्टताएँ उपभोक्ता और औद्योगिक वातावरण में विश्वसनीय संचालन के लिए विस्तृत तापमान सीमा के साथ, विभिन्न प्रकार के इनडोर अनुप्रयोगों के लिए डिस्प्ले की उपयुक्तता पर प्रकाश डालती हैं।

इंटरफ़ेस लचीलापन और एकीकरण

इस डिस्प्ले का एक प्रमुख लाभ कई इंटरफ़ेस प्रोटोकॉल के लिए इसका समर्थन है।2.86 इंच 220×648 बार-प्रकार डिस्प्लेएसपीआई, एमसीयू और क्यूएसपीआई इंटरफेस का समर्थन करता है, जो डिजाइनरों को संचार प्रोटोकॉल चुनने में लचीलापन प्रदान करता है जो उनकी माइक्रोकंट्रोलर क्षमताओं से सबसे अच्छा मेल खाता है। इससे जटिल इंटरफ़ेस रूपांतरण की आवश्यकता समाप्त हो जाती है और समग्र सिस्टम लागत कम हो जाती है।

ड्राइवर IC, GC9B72, को डिस्प्ले के रिज़ॉल्यूशन और रंग की गहराई को कुशलतापूर्वक संभालने के लिए डिज़ाइन किया गया है। 262K रंगों के समर्थन के साथ, डिस्प्ले सहज ग्रेडिएंट और विस्तृत ग्राफिक्स प्रस्तुत कर सकता है, जो इसे सरल टेक्स्ट या संख्यात्मक रीडआउट से परे अनुप्रयोगों के लिए उपयुक्त बनाता है। 6 बैकलाइट एलईडी 400 सीडी/एम² की विशिष्ट चमक प्रदान करते हैं, जिससे अधिकांश इनडोर वातावरण में स्पष्ट दृश्यता सुनिश्चित होती है। उच्च चमक की आवश्यकता वाले अनुप्रयोगों के लिए, विशिष्ट आवश्यकताओं को पूरा करने के लिए बैकलाइट को ट्यून किया जा सकता है।

30-पिन मानक कनेक्टर मौजूदा डिज़ाइनों के साथ एकीकरण को सरल बनाता है, जबकि प्लगिंग-प्रकार कनेक्शन विश्वसनीयता और असेंबली में आसानी प्रदान करता है। डिस्प्ले की पतली प्रोफ़ाइल - केवल 2.46 मिमी मोटी - इसे अनावश्यक भार जोड़े बिना अंतरिक्ष-बाधित बाड़ों में शामिल करने की अनुमति देती है।

अनुकूलन सेवाएँ

यह स्वीकार करते हुए कि विभिन्न अनुप्रयोगों की अलग-अलग आवश्यकताएँ होती हैं,हांगजियाइस डिस्प्ले के लिए कई अनुकूलन विकल्प प्रदान करता है। इन सेवाओं को इंटीग्रेटर्स को पूर्ण रीडिज़ाइन की आवश्यकता के बिना उनकी विशिष्ट परियोजना आवश्यकताओं के अनुसार डिस्प्ले को तैयार करने में मदद करने के लिए डिज़ाइन किया गया है।

चमक समायोजन

बैकलाइट की चमक को बिजली बचाने वाले इनडोर स्तर से लेकर अच्छी रोशनी वाले वातावरण के लिए उच्च चमक तक, ऊपर या नीचे समायोजित किया जा सकता है। यह एलईडी कॉन्फ़िगरेशन या ड्राइवर करंट को समायोजित करके, विभिन्न उपयोग परिदृश्यों के लिए लचीलापन प्रदान करके प्राप्त किया जाता है।

एफपीसी अनुकूलन

लचीले मुद्रित सर्किट (एफपीसी) को विशिष्ट मेनबोर्ड लेआउट और कनेक्टर प्रकारों से मेल खाने के लिए लंबाई, आकार, झुकने की दिशा या पिन असाइनमेंट के संदर्भ में संशोधित किया जा सकता है। यह डिस्प्ले को गैर-मानक यांत्रिक बाधाओं वाले डिज़ाइन में एकीकृत करने की अनुमति देता है।

पैनल एकीकरण स्पर्श करें

डिस्प्ले में कैपेसिटिव या रेसिस्टिव टच पैनल जोड़े जा सकते हैं, जिसमें कवर ग्लास की मोटाई, सतह के उपचार (एंटी-ग्लेयर, एंटी-रिफ्लेक्शन, एंटी-फिंगरप्रिंट) और उत्पाद डिजाइन आवश्यकताओं के अनुरूप आकार के विकल्प शामिल हैं।

इंटरफ़ेस कॉन्फ़िगरेशन

डिस्प्ले SPI, MCU और QSPI इंटरफेस को सपोर्ट करता है। हार्डवेयर रीडिज़ाइन की आवश्यकता के बिना, इंटरफ़ेस को एकल प्रोटोकॉल में तय किया जा सकता है या माइक्रोकंट्रोलर की क्षमताओं के आधार पर कई प्रोटोकॉल का समर्थन करने के लिए कॉन्फ़िगर किया जा सकता है।

यांत्रिक संशोधन

बेज़ेल, फ़्रेम, या समग्र मॉड्यूल की मोटाई को उत्पाद संलग्नक और स्थापना स्थान के साथ बेहतर संरेखित करने के लिए अनुकूलित किया जा सकता है। यह डिजाइनरों को उनके मौजूदा यांत्रिक डिजाइनों को संशोधित किए बिना स्वच्छ एकीकरण प्राप्त करने में मदद करता है।

सभी अनुकूलन द्वारा समर्थित हैंहांगजिया12 साल का विनिर्माण अनुभव, आईएसओ-प्रमाणित गुणवत्ता नियंत्रण, और 36 महीने की बिक्री के बाद की वारंटी। कंपनी लगातार गुणवत्ता के साथ छोटे-बैच प्रोटोटाइप और बड़े पैमाने पर उत्पादन दोनों का समर्थन करती है।

अनुप्रयोग और उपयोग के मामले

The 2.86 इंच 220×648 बार-प्रकार डिस्प्लेविभिन्न अनुप्रयोगों के लिए उपयुक्त है:

• स्मार्ट होम पैनल- थर्मोस्टैट्स, प्रकाश नियंत्रण और सुरक्षा पैनलों में उपयोग किया जाता है जहां एक संकीर्ण डिस्प्ले प्रारूप दीवार-माउंट डिज़ाइन में सहजता से फिट बैठता है।

• उपकरण प्रदर्शित करता है- स्थिति, सेटिंग्स और संचालन की जानकारी दिखाने के लिए कॉफी मशीन, ओवन, वॉशिंग मशीन और अन्य उपकरणों में एकीकृत।

• औद्योगिक नियंत्रण इंटरफ़ेस- उपकरण नियंत्रण, मशीन इंटरफेस और इंस्ट्रूमेंटेशन में उपयोग किया जाता है जहां कॉम्पैक्ट, विश्वसनीय डिस्प्ले की आवश्यकता होती है।

• संचार उपकरण- स्थिति संकेत के लिए राउटर, नेटवर्क स्विच और अन्य संचार उपकरणों में एकीकृत।

• हाथ से चलने वाले उपकरण- पोर्टेबल उपकरणों और हैंडहेल्ड टर्मिनलों के लिए उपयुक्त जहां अंतरिक्ष दक्षता महत्वपूर्ण है।

• ऑटोमोटिव इलेक्ट्रॉनिक्स- सरल डैशबोर्ड संकेतक और जलवायु नियंत्रण पैनल में उपयोग किया जाता है।

डिस्प्ले का बार-प्रकार का प्रारूप उन अनुप्रयोगों में विशेष रूप से फायदेमंद है जहां डिजाइनर एक विशिष्ट दृश्य पहचान बनाना चाहते हैं या जहां एक पारंपरिक आयताकार डिस्प्ले उत्पाद के सौंदर्य के साथ संरेखित नहीं होगा।

गुणवत्ता आश्वासन और विनिर्माण क्षमताएँ

हांगजिया10,000 वर्ग और 1,000 वर्ग स्वच्छ कार्यशालाओं, पूरी तरह से स्वचालित सीओजी और एफओजी बाइंडिंग उपकरण और स्वचालित बैकलाइट असेंबली लाइनों के साथ 3,000 वर्ग मीटर का कारखाना संचालित करता है। कंपनी के पास आईएसओ 9001, आईएसओ 14001, आईएसओ 45001 और आईएसओ 13485 प्रमाणन हैं, जो गुणवत्ता, पर्यावरणीय जिम्मेदारी और चिकित्सा उपकरण गुणवत्ता मानकों के प्रति इसकी प्रतिबद्धता को दर्शाते हैं।

उत्पादन सुविधा पूरी तरह से स्वचालित सीओजी बॉन्डिंग मशीन, एफओजी बॉन्डिंग मशीन, डिस्पेंसिंग मशीन, पोलराइज़र प्लेसमेंट मशीन और नमक स्प्रे परीक्षक, चमक परीक्षक और तापमान/आर्द्रता कक्ष सहित व्यापक परीक्षण उपकरण से सुसज्जित है। यह उपकरण उत्पादन के दौरान लगातार गुणवत्ता सुनिश्चित करता है और मानक और कस्टम ऑर्डर दोनों का समर्थन करता है।

कंपनी की गुणवत्ता आश्वासन प्रक्रिया में आने वाली सामग्री का निरीक्षण, प्रक्रिया में गुणवत्ता जांच और अंतिम उत्पाद परीक्षण शामिल है। शिपमेंट से पहले प्रत्येक डिस्प्ले का विद्युत प्रदर्शन, ऑप्टिकल विशेषताओं और यांत्रिक अखंडता के लिए परीक्षण किया जाता है। 12 महीने की गुणवत्ता आश्वासन अवधि और 36 महीने की बिक्री उपरांत सेवा के साथ,हांगजियाअपने उत्पादों के लिए दीर्घकालिक समर्थन प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: इस डिस्प्ले का रिज़ॉल्यूशन क्या है?

उत्तर: डिस्प्ले का रिज़ॉल्यूशन 200 (आरजीबी) × 648 पिक्सल है, जो स्टेटस बार, मेनू और स्क्रॉलिंग सामग्री के लिए एक संकीर्ण, उच्च-पहलू-अनुपात प्रारूप प्रदान करता है।

प्रश्न: डिस्प्ले किस इंटरफ़ेस का समर्थन करता है?

ए: डिस्प्ले एसपीआई, एमसीयू और क्यूएसपीआई इंटरफेस का समर्थन करता है, जो विभिन्न माइक्रोकंट्रोलर के साथ एकीकरण के लिए लचीलापन प्रदान करता है।

प्रश्न: क्या डिस्प्ले बाहरी उपयोग के लिए उपयुक्त है?

उत्तर: डिस्प्ले मुख्य रूप से इनडोर अनुप्रयोगों के लिए डिज़ाइन किया गया है। बाहरी या उच्च चमक वाले वातावरण के लिए, अनुकूलन के माध्यम से बैकलाइट की चमक को बढ़ाया जा सकता है।

प्रश्न: क्या इस डिस्प्ले में टच पैनल जोड़ा जा सकता है?

उत्तर: हां, कैपेसिटिव या प्रतिरोधक टच पैनल को कवर ग्लास की मोटाई और सतह के उपचार के विकल्पों के साथ एकीकृत किया जा सकता है।

प्रश्न: होंगजिया के पास कौन से प्रमाणपत्र हैं?

ए:हांगजियाISO 9001, ISO 14001, ISO 45001 और ISO 13485 प्रमाणन रखता है।

प्रश्न: इस उत्पाद की वारंटी अवधि क्या है?

उत्तर: उत्पाद 12 महीने की गुणवत्ता आश्वासन अवधि और 36 महीने की बिक्री के बाद समर्थन के साथ आता है।

निष्कर्ष

The 2.86 इंच 220×648 बार-प्रकार डिस्प्लेसेहांगजियासंकीर्ण प्रदर्शन प्रारूप की आवश्यकता वाले अनुप्रयोगों के लिए एक व्यावहारिक, स्थान-कुशल समाधान प्रदान करता है। अपनी आईपीएस तकनीक, कई इंटरफ़ेस विकल्पों और व्यापक अनुकूलन सेवाओं के साथ, यह डिजाइनरों को कॉम्पैक्ट उत्पाद डिज़ाइन में उच्च गुणवत्ता वाले डिस्प्ले को एकीकृत करने की लचीलापन प्रदान करता है। 3,000 वर्ग मीटर की फैक्ट्री, आईएसओ प्रमाणन और 36 महीने की बिक्री के बाद की वारंटी द्वारा समर्थित,हांगजियास्मार्ट होम, उपकरण, औद्योगिक और संचार अनुप्रयोगों के लिए विश्वसनीय उत्पाद प्रदान करता है। पूछताछ, तकनीकी विशिष्टताओं, या अपनी कस्टम आवश्यकताओं पर चर्चा करने के लिए, the हांगजियाटीम उपलब्ध हैविस्तृत उत्पाद जानकारी और पेशेवर सहायता प्रदान करना।
