2026 अमेरिकी निर्माताओं के लिए 3.17 इंच क्षैतिज एलसीडी स्क्रीन 1024*768 आरजीबी 16/18/24बीआईटी के लिए अंतिम गाइड

● 2026-07-20 ● - ● मुझे संदेश दे देना
मुख्य तथ्य और कार्यकारी सारांश
  • अत्यधिक पिक्सेल घनत्व:एक कॉम्पैक्ट 3.17-इंच लैंडस्केप फॉर्म फैक्टर में अविश्वसनीय 1024*768 रिज़ॉल्यूशन प्रदान करता है, जो मेडिकल-ग्रेड और उच्च-सटीक औद्योगिक मॉनिटर के लिए 400 से अधिक पीपीआई प्राप्त करता है।
  • व्यापक प्रोटोकॉल इंटरफ़ेसिंग:मानकीकृत 40-पिन एफपीसी कनेक्टर के माध्यम से 16-बिट, 18-बिट और 24-बिट आरजीबी इनपुट के लिए मूल समर्थन, जो इसे विरासत और अगली पीढ़ी के एआरएम/एमसीयू प्लेटफार्मों के लिए अत्यधिक बहुमुखी बनाता है।
  • प्रत्यक्ष सूर्य के प्रकाश पठनीयता:500 से 1000 निट्स (लुमेन) तक कॉन्फ़िगर करने योग्य बैकलाइट चमक, उत्तरी अमेरिकी तैनाती क्षेत्रों में स्पष्ट बाहरी दृश्यता सुनिश्चित करती है।
  • अमेरिकी अनुपालन मानक:RoHS, CE, FCC और UL नियमों का पूर्ण पालन, महत्वपूर्ण चिकित्सा एंडोस्कोप और हेवी-ड्यूटी स्मार्ट-ग्रिड उपकरण के लिए आदर्श।

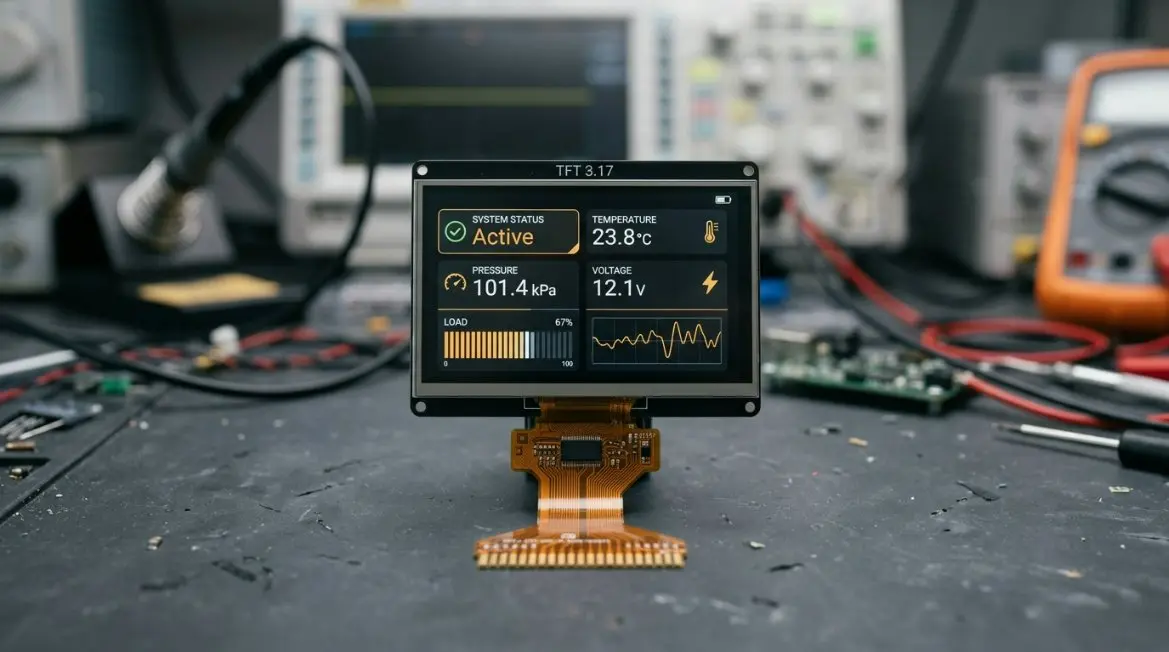

High-resolution technical rendering of a 3.17-inch horizontal TFT LCD display showing an elegant landscape industrial UI layout, highlighting its symmetrical left and right slim bezels and a robust ribbon cable.

मुख्य निष्कर्ष: क्यों 3.17 इंच 1024x768 आरजीबी एलसीडी 2026 यूएस आईओटी बाजार पर हावी है

अमेरिकी हार्डवेयर और IoT क्षेत्र कॉम्पैक्ट, हाई-डेफिनिशन विज़ुअलाइज़ेशन की ओर बड़े पैमाने पर बदलाव के दौर से गुजर रहे हैं। वर्षों तक, डिज़ाइन इंजीनियरों को अल्ट्रा-कॉम्पैक्ट फ़ुटप्रिंट आकार और उच्च ग्राफिकल निष्ठा के बीच समझौता करने के लिए मजबूर किया गया था। हमारी उच्च-विश्वसनीयता का परिचय3.17 इंच क्षैतिज एलसीडी स्क्रीन 1024*768 आरजीबी 16/18/24बीआईटीइस अड़चन को हल करता है. हाई-एंड स्मार्ट-फोन पैनलों को प्रतिबिंबित करने वाली पिक्सेल घनत्व को स्पोर्ट करते हुए, यह अल्ट्रा-शार्प लैंडस्केप स्क्रीन क्रिस्टल-क्लियर डायग्नोस्टिक्स, समृद्ध आधुनिक उपयोगकर्ता इंटरफेस और तात्कालिक ताज़ा समय प्रदान करने के उद्देश्य से बनाई गई है।

गैर-विनाशकारी परीक्षण (एनडीटी), सर्जिकल मेडिकल एंडोस्कोप और हैंडहेल्ड टैक्टिकल गियर जैसे क्षेत्रों में अमेरिकी निर्माता मजबूत कॉन्फ़िगरेशन की मांग करते हैं जो अलग-अलग वातावरण में विश्वसनीय रूप से काम कर सकते हैं। 1000 निट्स तक पहुंचने वाली कॉन्फ़िगर करने योग्य एलईडी बैकलाइट के लिए धन्यवाद, यह डिस्प्ले अंधेरे क्लिनिकल कमरों के साथ-साथ सीधे उच्च-दोपहर की धूप में भी सही पठनीयता बनाए रखता है। इसके सममित बाएँ और दाएँ बेज़ल विशेष बाड़ों के भीतर निर्बाध यांत्रिक संरेखण की सुविधा प्रदान करते हैं।

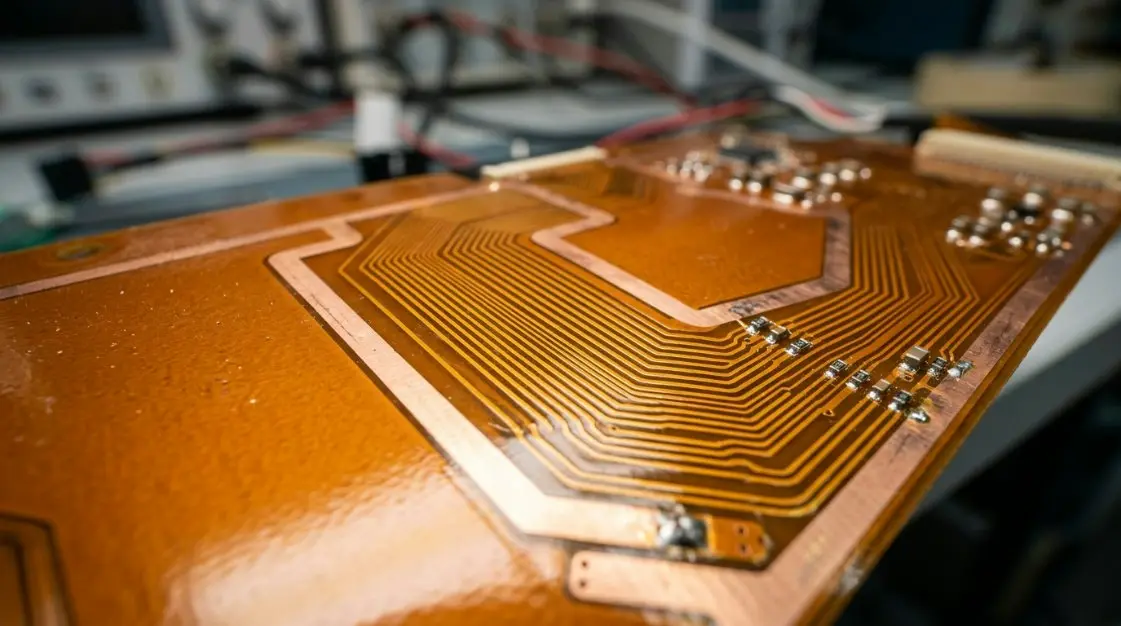

A close-up diagram detailing the internal signal routing of the ChromaSync Precision Protocol on a flex PCB, illustrating synchronous RGB clocks and minimal EMI radiation.

मुख्य नवाचार: 3.17 इंच क्षैतिज एलसीडी स्क्रीन 1024*768 RGB 16/18/24BIT के लिए ChromaSync™ प्रिसिजन प्रोटोकॉल

इस डिस्प्ले मॉड्यूल के प्रदर्शन के केंद्र में हमारा स्वामित्व हैChromaSync™ प्रिसिजन प्रोटोकॉल. कॉम्पैक्ट बाड़ों के भीतर एकीकृत उच्च-रिज़ॉल्यूशन स्क्रीन इलेक्ट्रो-मैग्नेटिक इंटरफेरेंस (ईएमआई) और एफपीसी में सिग्नल क्षीणन के प्रति बेहद संवेदनशील हैं।ChromaSync™ प्रिसिजन प्रोटोकॉल16/18/24-बिट लाइनों और आंतरिक ड्राइवर नियंत्रक के बीच सिग्नल संक्रमण समय को सक्रिय रूप से स्थिर करता है। चरण मार्जिन को गतिशील रूप से संतुलित करके और घड़ी वितरण को अनुकूलित करके, यह तकनीक शून्य फ्रेम-स्किपिंग सुनिश्चित करती है और आसन्न उच्च-आवृत्ति आरएफ घटकों के अधीन होने पर भी डिस्प्ले झिलमिलाहट को रोकती है।

अमेरिकी चिकित्सा उपकरण निर्माताओं के लिए, यह प्रोटोकॉल पूर्ण छवि निष्ठा सुनिश्चित करता है। वास्तविक समय के सर्जिकल कैमरे और एंडोस्कोपिक उपकरण कठोर एफडीए-अनुमोदित नैदानिक ​​मांगों के साथ सटीक रूप से संरेखित करते हुए, शून्य रंग विचलन या ट्रेस देरी के साथ सूक्ष्म संरचनात्मक संरचनाओं को प्रदर्शित कर सकते हैं।

विशेष पहुंच: डाउनलोड करने योग्य 2026-मानक 3डी सीएडी मॉडल और अमेरिकी बाजार पारदर्शी लीड टाइम्स

हम आपके टाइम-टू-मार्केट को तेज़ करने में विश्वास करते हैं। आपकी मैकेनिकल इंजीनियरिंग टीम की सहायता के लिए, हम 2026 संशोधन मानकों से मेल खाने वाली पूरी तरह से मान्य STEP/IGES 3D CAD फ़ाइलें प्रदान करते हैं। हमारी आपूर्ति श्रृंखला में अमेरिकी घरेलू खरीदारों के लिए पारदर्शी लीड टाइम की सुविधा है: प्रारंभिक प्रोटोटाइप नमूने 5-7 व्यावसायिक दिनों के भीतर भेजे जाते हैं, जबकि वॉल्यूम उत्पादन ऑर्डर हमारे रोलिंग यूएस-वेयरहाउस सुरक्षा स्टॉक द्वारा समर्थित होते हैं ताकि आपकी उत्पादन लाइनों को वैश्विक पारगमन बाधाओं से बचाया जा सके।

An engineer at a workbench with an oscilloscope and digital multimeter integrating a 3.17 inch horizontal LCD module to an advanced IoT microcontroller development board.

चरण-दर-चरण ट्यूटोरियल: नवीनतम एआई-संचालित आईओटी माइक्रोकंट्रोलर्स के लिए मूल एकीकरण गाइड

उच्च-घनत्व आरजीबी स्क्रीन को गतिशील आधुनिक हार्डवेयर वातावरण में एकीकृत करने के लिए सटीक भौतिक और तार्किक आरंभीकरण की आवश्यकता होती है। अपने डिस्प्ले को इंटरफ़ेस करने के लिए इस मान्य इंजीनियरिंग ब्लूप्रिंट का पालन करें।

चरण 1: 16/18/24बीआईटी आरजीबी इंटरफ़ेस और एफपीसी कनेक्टर्स तैयार करना

अपने होस्ट बोर्ड में 0.5 मिमी पिच के साथ संगत 40-पिन एफपीसी कनेक्टर की सुविधा की पुष्टि करके शुरुआत करें। लूप इंडक्शन को कम करने के लिए पावर लेन (VDD और VDD_IO) को वोल्टेज रेगुलेटर के जितना करीब हो सके रूट करें। आरजीबी इंटरफ़ेस के लिए, अपने लक्ष्य रंग की गहराई के आधार पर मिलान सिग्नल लाइनें निर्दिष्ट करें। अधिकतम प्रदर्शन (16.7 मिलियन रंग) के लिए, सभी 24 डेटा लाइनों (आर0-आर7, जी0-जी7, बी0-बी7) का पता लगाएं, जिससे सभी हाई-स्पीड समानांतर बसों की लंबाई का मिलान सुनिश्चित हो सके।

चरण 2: डेटा इनेबल (DE) और डॉट क्लॉक (DCLK) सिग्नल को सिंक करना

स्क्रीन शिफ्टिंग से बचने के लिए, सुनिश्चित करें कि आपके MCU का LCD कंट्रोलर DE (डेटा इनेबल) मोड पर सेट है। उच्च-आवृत्ति हार्मोनिक्स को अलग करने के लिए DCLK (डॉट क्लॉक) को आसन्न ग्राउंड प्लेन के साथ रूट करें। दृश्य कलाकृतियों को रोकने के लिए नियंत्रक रजिस्टर के भीतर अपनी लाइन स्कैन का समय निर्धारित करें। ड्राइवर आईसी के पास DCLK, HSYNC, और VSYNC लाइनों पर 22-ओम श्रृंखला प्रतिरोधक लगाकर सिग्नल अखंडता को और अधिक संरक्षित किया जा सकता है।

चरण 3: इष्टतम 1024*768 रिज़ॉल्यूशन के लिए डिस्प्ले ड्राइवर प्रारंभ करना

सक्रिय क्षैतिज चौड़ाई को 1024 पिक्सेल और ऊर्ध्वाधर ऊंचाई को 768 पिक्सेल पर सेट करने के लिए अपने ग्राफिक्स ड्राइवर (जैसे आधुनिक एसटी या रेनेसा डिस्प्ले ब्रिज) के सिस्टम रजिस्टर को कॉन्फ़िगर करें। डिस्प्ले झिलमिलाहट से बचने के लिए विशिष्ट फ्रेम दर पैरामीटर - आदर्श रूप से 60 हर्ट्ज - लागू करें। नीचे एक नमूना छद्मकोड आरंभीकरण अनुक्रम है:

// एलसीडी ड्राइवर टाइमिंग इनिशियलाइज़ेशन मैट्रिक्स
LCD_Write_Reg(0x01); // सॉफ्टवेयर रीसेट
विलंब_एमएस(120);
LCD_Write_Reg(0xB0, 0x00); // आरजीबी मोड सेट करें
LCD_Write_Reg(0xC0, 0x04); // लैंडस्केप/क्षैतिज स्कैन सेट करें
LCD_Write_Reg(0xD0, 0x01); // ChromaSync प्रिसिजन प्रोटोकॉल सक्षम करें
LCD_Write_Reg(0xE0, 0x03); // 1024x768 क्षैतिज/ऊर्ध्वाधर सक्रिय समय कॉन्फ़िगर करें
LCD_Write_Reg(0x29); // चालू प्रदर्शित करें

चरण 4: IP67/IP68 औद्योगिक अनुप्रयोगों के लिए बेज़ल को वॉटरप्रूफिंग और पुनः सील करना

कठोर समुद्री, बाहरी IoT, या मेडिकल स्टरलाइज़िंग वातावरण में तैनाती के लिए, अनुकूलित डाई-कट गैस्केट के साथ 3.17 इंच की स्क्रीन को माउंट करें। सममित बेज़ेल्स पर एक सुरक्षात्मक कवर ग्लास को जोड़ने के लिए उच्च-प्रदर्शन बंद-सेल पॉलीयूरेथेन फोम या ऑप्टिकल क्लियर चिपकने वाले (ओसीए) का उपयोग करें। IP67 या IP68 विनिर्देशों को पूरा करने वाले प्रमाणित धूल और पानी-तंग अवरोध बनाने के लिए गैसकेट मोटाई के 30-40% का संपीड़ित फिटमेंट सुनिश्चित करें।

विशिष्टता गाइड और तकनीकी तुलना मैट्रिक्स: 16-बिट बनाम 18-बिट बनाम 24-बिट आरजीबी

सही रंग इंटरफ़ेस चुनना आपके सिस्टम संसाधनों, पावर बजट और ग्राफिकल आवश्यकताओं पर निर्भर करता है। जबकि 24-बिट आरजीबी अधिकतम दृश्य निष्ठा प्रदान करता है, 16-बिट नियंत्रक की पिन-गिनती और मेमोरी फ़ुटप्रिंट को कम करता है।

रंग की गहराई, बैंडविड्थ आवश्यकताओं और प्रदर्शन निष्ठा का मूल्यांकन

नीचे दी गई तालिका इसके लिए विशिष्ट इंजीनियरिंग ट्रेडऑफ़ की रूपरेखा प्रस्तुत करती हैप्रीमियम 3.17-इंच लैंडस्केप एलसीडी डिस्प्लेइसके प्राथमिक ऑपरेटिंग मोड में:

विशिष्टता पैरामीटर 16-बिट आरजीबी मोड 18-बिट आरजीबी मोड 24-बिट आरजीबी मोड (पूर्ण परिशुद्धता)
कुल रंग गणना 65,536 (65K) रंग 262,144 (262K) रंग 16,777,216 (16.7एम) रंग
सक्रिय डेटा लाइनें 16 पिन (आर:5, जी:6, बी:5) 18 पिन (आर:6, जी:6, बी:6) 24 पिन (आर:8, जी:8, बी:8)
आवश्यक बैंडविड्थ (60fps पर) ~755 एमबीपीएस ~850 एमबीपीएस ~1.13 जीबीपीएस
विशिष्ट उपयोग का मामला बैटरी चालित हैंडहेल्ड, कम-शक्ति IoT रेट्रो गेम कंसोल, मानक एचएमआई मेडिकल डायग्नोस्टिक्स, सर्जिकल एंडोस्कोप

गणितीय एवं विद्युत गणना मार्गदर्शन: विद्युत आपूर्ति लोड सूत्र

उचित विद्युत डिज़ाइन एलईडी बैकलाइटिंग को समय से पहले बूढ़ा होने से रोकता है और आपके सिस्टम बोर्ड में स्वच्छ, शोर-मुक्त तर्क स्तर की गारंटी देता है।

सटीक वाट क्षमता, बैकलाइट करंट (एमए), और पिक्सेल घड़ी आवृत्ति की गणना

एक कुशल हिरन नियामक और थर्मल प्रबंधन प्रणाली को डिजाइन करने के लिए, निम्नलिखित इंजीनियरिंग सूत्रों का उपयोग करें:

1. कुल बिजली खपत (P_total) फॉर्मूला:
   P_total = P_logic + P_backlight
   पी_लॉजिक = वीडीडी * आईडीडी = 3.3वी * 15एमए = 49.5 मेगावाट
   पी_बैकलाइट = वी_एलईडी * आई_एलईडी

   *मानक 500 निट्स बैकलाइट कॉन्फ़िगरेशन के लिए:
   पी_बैकलाइट = 9.6वी * 40एमए = 384 मेगावाट
   P_कुल = 49.5 mW + 384 mW = 433.5 mW

2. पिक्सेल घड़ी आवृत्ति (F_clk) गणना:
   F_clk = H_total * V_total * Frame_Rate
   कहाँ:
     H_total = सक्रिय क्षैतिज (1024) + ब्लैंकिंग (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = सक्रिय वर्टिकल (768) + ब्लैंकिंग (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   * मानक पैरामीटर मानकर:
   H_कुल = 1024 + 160 = 1184
   V_कुल = 768 + 38 = 806
   फ़्रेम_रेट = 60 हर्ट्ज़
   F_clk = 1184 * 806 * 60 = 57,258,240 हर्ट्ज = ~57.26 मेगाहर्ट्ज

अमेरिकी क्षेत्रीय मानक और प्रमाणन: यूएल, सीई, आरओएचएस और एफसीसी अनुपालन सुनिश्चित करना

अमेरिकी बाज़ार में प्रवेश के लिए सुरक्षा और पर्यावरण कानूनों का कड़ाई से अनुपालन आवश्यक है। हमारे 3.17 इंच क्षैतिज एलसीडी मॉड्यूल प्रमुख अमेरिकी खरीदारों और संघीय अधिकारियों द्वारा मांगे गए नियामक ढांचे को पूरा करने के लिए पूरी तरह से प्रमाणित हैं:

  • RoHS और पहुंच अनुपालन:कैलिफ़ोर्निया प्रस्ताव 65 जैसे राज्य-विशिष्ट नियमों के अनुरूप, सीसा, पारा, हेक्सावलेंट क्रोमियम और पॉलीब्रोमिनेटेड बाइफिनाइल से पूरी तरह से मुक्त।
  • एफसीसी भाग 15 कक्षा बी:न्यूनतम विद्युत चुम्बकीय विकिरण की गारंटी के लिए चरम स्थितियों में परीक्षण किया गया, जिससे यह चिकित्सा स्थानों और आवासीय स्मार्ट होम परिनियोजन के लिए सुरक्षित हो गया।
  • यूएल 62368-1 तैयारी:उच्च-ग्रेड घटक सामग्रियों द्वारा समर्थित जो आग और यांत्रिक गिरावट का विरोध करते हैं, निर्बाध अंत-उत्पाद सुरक्षा अनुमोदन में सहायता करते हैं।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू): 3.17 इंच एलसीडी स्क्रीन वॉयस सर्च और पीएए

क्या यह 3.17 इंच क्षैतिज एलसीडी मैटर स्टैंडर्ड, ऐप्पल होमकिट और अमेज़ॅन एलेक्सा जैसे स्मार्ट होम इकोसिस्टम के साथ संगत है?

हाँ। यद्यपि यह डिस्प्ले हार्डवेयर स्तर पर कच्चे 16/18/24-बिट आरजीबी सिग्नलिंग का उपयोग करता है, यह आसानी से लिनक्स, आरटीओएस, या हाई-एंड माइक्रोकंट्रोलर (जैसे ईएसपी 32-एस 3 या एसटीएम 32 श्रृंखला) चलाने वाले प्रोसेसर से कनेक्ट होता है जो स्मार्ट होम हब के रूप में कार्य करता है। एक उपयुक्त जीयूआई फ्रेमवर्क (जैसे एलवीजीएल या क्यूटी) को तैनात करके, आप आश्चर्यजनक नियंत्रण पैनल डिजाइन कर सकते हैं जो वाई-फाई/थ्रेड के माध्यम से मैटर, होमकिट या एलेक्सा के साथ इंटरफेस करते हैं।

कस्टम यूएस विनिर्माण के लिए सटीक यांत्रिक कटिंग सहनशीलता और बेज़ेल रिक्ति क्या हैं?

भौतिक बाहरी ग्लास में +/- 0.15 मिमी की सटीक काटने की सहनशीलता होती है। बाएँ और दाएँ बेज़ल गणितीय रूप से 1.8 मिमी पर सममित हैं, जो संरचनात्मक एकीकरण को सरल बनाते हैं। हम बाहरी भौतिक झटकों को अवशोषित करने और अत्यधिक संरचनात्मक दबाव के तहत स्क्रीन को चोट लगने से बचाने के लिए डिस्प्ले की परिधि के चारों ओर 0.3 मिमी का यांत्रिक अंतर बनाए रखने की सलाह देते हैं।

बैकलाइट बर्नआउट को रोकने के लिए आवश्यक सुरक्षा निर्देश और वोल्टेज सीमाएँ क्या हैं?

बैकलाइट ड्राइवर को निरंतर चालू स्रोत से संचालित किया जाना चाहिए, कभी भी स्थिर वोल्टेज स्रोत से नहीं। थर्मल रनवे से बचने के लिए अधिकतम फॉरवर्ड करंट (I_led) को 45mA तक सीमित करें। वर्तमान सीमा के बिना बैकलाइट सरणी पर 10.2V से अधिक होने पर तत्काल थर्मल तनाव होगा और एलईडी सरणी स्थायी रूप से जल जाएगी, जिससे डिवाइस का परिचालन जीवनकाल कम हो जाएगा।

अपग्रेड करने के लिए तैयार हैं? अपने अगले प्रोजेक्ट के लिए कोटेशन और तकनीकी दस्तावेज़ों का अनुरोध करें

यूएस इन्वेंटरी और समर्थन को सुरक्षित करने के लिए https://www.lcdtftlcd.com/3-17-इंच-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html पर जाएं।

सुनिश्चित करें कि आपका हार्डवेयर अत्यधिक प्रतिस्पर्धी अमेरिकी बाज़ार में खड़ा हो। स्पष्टता, सिस्टम दक्षता और समग्र विश्वसनीयता को अधिकतम करने के लिए हमारे अत्याधुनिक डिस्प्ले को शामिल करें। हमारे प्रत्यक्ष समर्थन चैनलों का लाभ उठाएं और आज ही पूर्व-बातचीत मात्रा मूल्य निर्धारण सुरक्षित करें।

कस्टम इंजीनियरिंग/ओईएम समाधान खोज रहे हैं?

एक शीर्ष स्तरीय पेशेवर निर्माता के रूप में, हम विश्व स्तर पर गतिशील स्केलिंग, इंजीनियरिंग परियोजनाओं और कस्टम सिस्टम के लिए प्रत्यक्ष फैक्टरी-मूल्य समाधान प्रदान करते हैं।

आधिकारिक वेबसाइट पर जाएँ →
