3.5-इंच 640 × 480 एमआईपीआई डिस्प्ले का उपयोग करने से पहले आपको क्या सत्यापित करना चाहिए?

ए को मंजूरी देने से पहले3.5 इंच क्षैतिज स्क्रीन 640x480 एमआईपीआई इंटरफ़ेस, पांच चीजों को सत्यापित करें: वास्तविक सक्रिय रिज़ॉल्यूशन और ओरिएंटेशन, आपके होस्ट बोर्ड की एमआईपीआई आवश्यकताएं, 30-पिन पिनआउट, मैकेनिकल ड्राइंग, और आपूर्तिकर्ता का आरंभीकरण और ऑप्टिकल दस्तावेज़ीकरण। होंगजिया का HJ3450-02 कॉम्पैक्ट औद्योगिक, हैंडहेल्ड, स्मार्ट-होम, सौंदर्य और उपभोक्ता उत्पादों में फिट हो सकता है, लेकिन एक अनसुलझा विनिर्देश एक महंगा रीडिज़ाइन बना सकता है।

पहले पुष्टि करें कि HJ3450-02 एक 640 × 480 क्षैतिज डिस्प्ले है या 480 × 800 पोर्ट्रेट मॉड्यूल है

पहला उत्तर प्रकाशित जानकारी द्वारा पूरी तरह से तय नहीं किया गया है: उत्पाद विवरण HJ3450-02 को 640 × 480 क्षैतिज डिस्प्ले के रूप में पहचानता है, जबकि विनिर्देश तालिका अलग से 480 (RGB) × 800 को सूचीबद्ध करती है। उस विसंगति को एक इंजीनियरिंग प्रश्न के रूप में मानें, न कि स्वरूपण विवरण के रूप में।

नमूना लेने से पहले विनिर्देशन विवाद को हल करें

होंगजिया से सक्रिय मैट्रिक्स रिज़ॉल्यूशन, पिक्सेल व्यवस्था, मूल स्कैन ओरिएंटेशन, देखने की दिशा और उद्धृत किए जा रहे मॉड्यूल के सटीक संशोधन की पुष्टि करने के लिए कहें। एक वर्तमान डेटाशीट और एक फोटो या ड्राइंग का अनुरोध करें जो सक्रिय क्षेत्र की पहचान करता हो। बाहरी आयामों या कनेक्टर स्थान से अभिविन्यास का अनुमान न लगाएं।

एक 640 × 480 मॉड्यूल और एक 480 × 800 मॉड्यूल के लिए अलग-अलग यूआई परिसंपत्तियों, फ़्रेमबफ़र मान्यताओं, आरंभीकरण आदेशों और संलग्नक लेआउट की आवश्यकता हो सकती है। यदि डिस्प्ले भौतिक रूप से क्षैतिज है लेकिन पैनल डेटा पोर्ट्रेट स्कैनिंग के लिए कॉन्फ़िगर किया गया है, तो आपकी सॉफ़्टवेयर टीम को रोटेशन समर्थन की आवश्यकता हो सकती है। यह बूट समय, मेमोरी उपयोग, स्पर्श निर्देशांक और छवि संरचना को प्रभावित कर सकता है।

उत्पाद यूआई और संलग्नक के साथ सत्यापित अभिविन्यास का मिलान करें

हैंडहेल्ड परीक्षक या औद्योगिक नियंत्रण इंटरफ़ेस के लिए, क्षैतिज स्थान ट्रेंड ग्राफ़, माप लेबल और दो-स्तंभ नियंत्रण के लिए उपयुक्त हो सकता है। एक पोर्ट्रेट पैनल सूचियों या लंबवत स्टैक्ड वर्कफ़्लो के लिए बेहतर हो सकता है। अपने औद्योगिक डिज़ाइन को स्थिर करने से पहले बेज़ल खोलने, सक्रिय क्षेत्र, देखने की दिशा, केबल निकास और माउंटिंग सुविधाओं के विरुद्ध चयन की पुष्टि करें।

उपयोगHJ3450-02 उत्पाद पृष्ठशुरुआती बिंदु के रूप में, फिर अपने उद्धृत संशोधन के लिए नियंत्रित ड्राइंग प्राप्त करें।

कॉम्पैक्ट एम्बेडेड इंटरफेस के लिए होंगजिया मॉड्यूल क्या प्रदान करता है

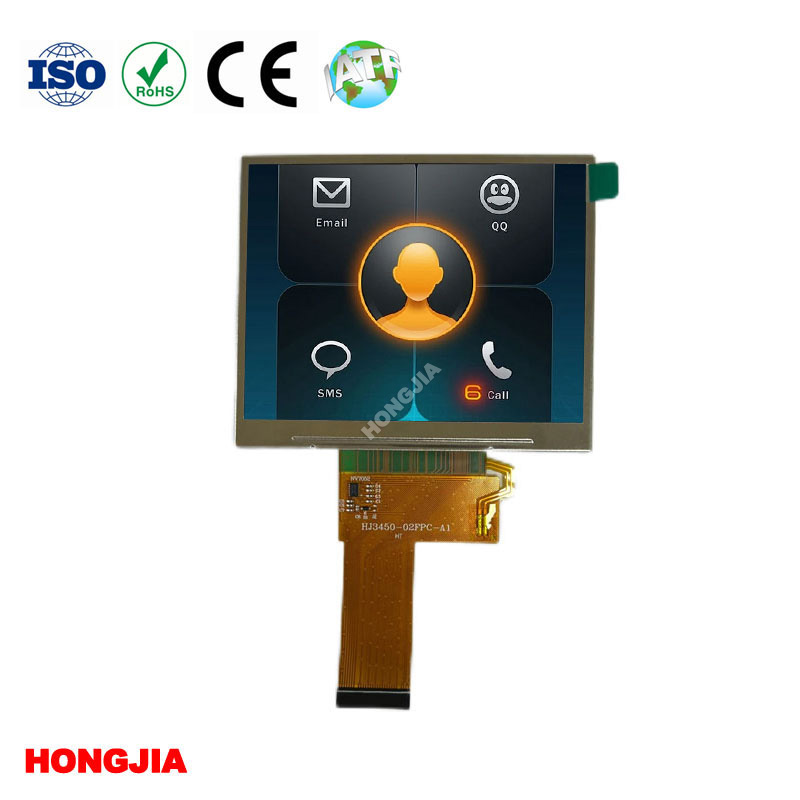

HJ3450-02 को NV3051F ड्राइवर IC, MIPI इंटरफ़ेस और 30-पिन कनेक्शन के साथ 3.5-इंच IPS ट्रांसमिसिव TFT LCD मॉड्यूल के रूप में वर्णित किया गया है। सूचीबद्ध रूपरेखा 76.2 × 63.2 × 3.5 मिमी है, और बताई गई ऑपरेटिंग तापमान सीमा -20°C से 70°C है। चमक को 500 सीडी/एम² तक चयन योग्य के रूप में सूचीबद्ध किया गया है, इसलिए यह मानने के बजाय कि प्रत्येक नमूना अधिकतम मूल्य का उपयोग करता है, सटीक चमक बिन की पुष्टि करें।

आईपीएस अधिक सुसंगत रंग और कंट्रास्ट बनाए रखने में मदद कर सकता है क्योंकि ऑपरेटर स्क्रीन को लंबवत से दूर देखता है। यह आपके उत्पाद की प्रकाश स्थितियों के तहत वास्तविक देखने के कोण, कंट्रास्ट, कवर-लेंस प्रतिबिंब और पठनीयता की जांच करने की आवश्यकता को दूर नहीं करता है। "ट्रांसमिसिव" भी मायने रखता है: मॉड्यूल का उद्देश्य बैकलाइट रोशनी के साथ देखा जाना है, न कि सूरज की रोशनी से पढ़ने योग्य ट्रांसफ्लेक्टिव पैनल के रूप में।

मॉड्यूल का आकार और एमआईपीआई कनेक्शन इसे कॉम्पैक्ट एम्बेडेड सिस्टम के लिए उम्मीदवार बनाता है, जिसमें हैंडहेल्ड परीक्षण उपकरण, औद्योगिक उपकरण, चिकित्सा-संबंधित उपकरण, सौंदर्य उपकरण, स्मार्ट-होम उत्पाद, पीओएस हार्डवेयर और उपभोक्ता इलेक्ट्रॉनिक्स शामिल हैं। उपयुक्तता अभी भी आपके होस्ट प्रोसेसर, ऑप्टिकल स्टैक, एनक्लोजर और पर्यावरणीय लक्ष्य पर निर्भर करती है।

क्या आपका होस्ट बोर्ड 30-पिन एमआईपीआई कनेक्शन चला सकता है?

केवल तभी जब होस्ट पैनल की सटीक एमआईपीआई-डीएसआई विद्युत और सॉफ्टवेयर आवश्यकताओं का समर्थन करता है। 30-पिन कनेक्टर भौतिक इंटरफ़ेस का वर्णन करता है; यह, अपने आप में, आपको लेन गिनती, लेन गति, पिक्सेल प्रारूप, कमांड अनुक्रम, पावर रेल, या बैकलाइट नियंत्रण विधि नहीं बताता है।

एमआईपीआई लेन गणना, समय, आरंभीकरण आदेश, पिनआउट और कनेक्टर ओरिएंटेशन सत्यापित करें

लेआउट से पहले, पूर्ण पिन परिभाषा का अनुरोध करें और पुष्टि करें:

• एमआईपीआई डेटा-लेन गणना, घड़ी व्यवहार और आवश्यक डेटा दर
• समर्थित पिक्सेल प्रारूप, रंग क्रम और वीडियो या कमांड मोड
• क्षैतिज और ऊर्ध्वाधर समय संबंधी आवश्यकताएँ
• रीसेट, स्टैंडबाय, पावर-अप और शटडाउन अनुक्रम
• पैनल आपूर्ति, I/O वोल्टेज, बैकलाइट इनपुट, और बैकलाइट वर्तमान रेंज
• एफपीसी संपर्क पक्ष, कनेक्टर ओरिएंटेशन, केबल लंबाई सीमा और पिन नंबरिंग
• NV3051F आरंभीकरण आदेश और कोई आवश्यक रजिस्टर सेटिंग्स

सामान्य फ़ील्ड विफलताएँ सरल हैं: FPC को प्रतिबिंबित किया जाता है, रीसेट लाइन को तैरते हुए छोड़ दिया जाता है, होस्ट गलत रंग क्रम का उपयोग करता है, या वैध फ़्रेम डेटा प्राप्त किए बिना डिस्प्ले रोशनी करता है। एक सफेद स्क्रीन आमतौर पर एमआईपीआई संगतता साबित नहीं करती है। यह केवल यह साबित कर सकता है कि बैकलाइट और पैनल पावर मौजूद हैं।

अपने फ़र्मवेयर इंजीनियर से उत्पादन के लिए नियोजित समान प्रोसेसर परिवार, ब्रिज, कनेक्टर और पावर अनुक्रम के साथ नमूने का परीक्षण करने को कहें। यदि आपका बोर्ड एक अलग MIPI कार्यान्वयन का उपयोग करता है, तो HONGJIA से पूछें कि क्या एक कस्टम FPC या आरंभीकरण कॉन्फ़िगरेशन संभव है और मानक मॉड्यूल डिज़ाइन के भीतर क्या परिवर्तन रहते हैं।

प्रदर्शन नमूने से डिज़ाइन अनुमोदन की ओर बढ़ने के लिए किन दस्तावेज़ों की आवश्यकता होती है?

छवि गुणवत्ता और फ़िट की जाँच के लिए एक नमूना उपयोगी है। यह डिज़ाइन अनुमोदन नहीं है. एक दस्तावेज़ सेट का अनुरोध करें जो हार्डवेयर, फ़र्मवेयर, मैकेनिकल और क्रय टीमों को समान संशोधन की समीक्षा करने देता है।

• पुष्टि किए गए रिज़ॉल्यूशन और ओरिएंटेशन के साथ वर्तमान उत्पाद डेटाशीट
• यांत्रिक ड्राइंग रूपरेखा, सक्रिय क्षेत्र, देखने का क्षेत्र, मोटाई, माउंटिंग विवरण और एफपीसी स्थिति दिखाती है
• कनेक्टर पिनआउट, पावर, बैकलाइट और इंटरफ़ेस स्थितियों को कवर करने वाले विद्युत विनिर्देश
• NV3051F ड्राइवर IC के लिए आरंभीकरण कोड या कमांड अनुक्रम
• चमक, कंट्रास्ट, देखने की दिशा और एकरूपता के लिए ऑप्टिकल डेटा जहां उपलब्ध हो
• संचालन और भंडारण तापमान सीमाएं, साथ ही प्रदर्शन दोषों के लिए निरीक्षण मानदंड
• संशोधन-नियंत्रित नमूना पहचान और नमूना और उत्पादन संस्करणों के बीच कोई ज्ञात अंतर

यदि स्पर्श उत्पाद का हिस्सा है, तो टच पैनल, कवर लेंस, एडहेसिव और एफपीसी को एक अलग समीक्षा के रूप में मानें। एक डिस्प्ले जो बॉन्डिंग से पहले फिट होता है वह अंतिम ऑप्टिकल स्टैक निर्दिष्ट होने के बाद फिट नहीं हो सकता है।

3.5 इंच का क्षैतिज आईपीएस डिस्प्ले कहां फिट बैठता है और यह कहां अनुपयुक्त हो सकता है?

जब आपको एक कॉम्पैक्ट रंग इंटरफ़ेस, एक क्षैतिज लेआउट और एक मानक एम्बेडेड कनेक्शन की आवश्यकता होती है तो यह 3.5 इंच एमआईपीआई टीएफटी डिस्प्ले एक समझदार उम्मीदवार है। यह हैंडहेल्ड उपकरणों, औद्योगिक नियंत्रण, सौंदर्य उपकरण, स्मार्ट-होम इंटरफेस और अन्य उत्पादों के लिए शीघ्र विचार के योग्य है जहां संलग्नक की मात्रा मायने रखती है।

यह अनुपयुक्त हो सकता है यदि आपके उत्पाद को परीक्षण किए गए ऑप्टिकल डिज़ाइन, -20 डिग्री सेल्सियस से नीचे या 70 डिग्री सेल्सियस से ऊपर संचालन, एक ट्रांसफ़्लेक्टिव पैनल, असामान्य रूप से उच्च चमक, या पोर्ट्रेट-केवल उपयोगकर्ता अनुभव के बिना सूरज की रोशनी की पठनीयता की आवश्यकता होती है। उद्धरण देने से पहले उन आवश्यकताओं को बताया जाना चाहिए। होंगजिया व्यापक तापमान और ट्रांसफ़्लेक्टिव उत्पादों सहित अन्य डिस्प्ले श्रेणियां भी प्रदान करता है, लेकिन यह न मानें कि HJ3450-02 उन सुविधाओं को प्रदान करता है।

एक अन्य व्यावहारिक सीमा सॉफ्टवेयर है। यदि आपका ग्राफिक्स स्टैक आवश्यक ओरिएंटेशन में पैनल को घुमा या संबोधित नहीं कर सकता है, तो विकास में देर से डिस्प्ले बदलने से बोर्ड या यूआई रीडिज़ाइन को मजबूर होना पड़ सकता है। उस निर्णय की पुष्टि करें जबकि नमूने का अभी भी मूल्यांकन किया जा रहा है।

RFQ जारी करने से पहले अमेरिकी डिज़ाइन-इन टीम को HONGJIA से क्या अनुरोध करना चाहिए?

केवल एक उत्पाद लिंक नहीं, बल्कि एक नियंत्रित आवश्यकता भेजें। पुष्टि किए गए लक्ष्य रिज़ॉल्यूशन, अभिविन्यास, सक्रिय क्षेत्र, संलग्नक सीमाएं, तापमान सीमा, चमक लक्ष्य, होस्ट प्रोसेसर या ब्रिज, एमआईपीआई आवश्यकताएं और इच्छित वार्षिक मांग बताएं। होंगजिया से प्रत्येक आइटम को मानक, विन्यास योग्य या कस्टम के रूप में चिह्नित करने के लिए कहें।

नमूने, एफपीसी और स्पर्श विकल्प, अनुकूलन सीमा और उत्पादन निरंतरता साक्ष्य का अनुरोध करें

प्रस्तावित उत्पादन कॉन्फ़िगरेशन से नमूनों का अनुरोध करें, जिसमें इच्छित एफपीसी, कनेक्टर, बैकलाइट सेटअप और यदि लागू हो तो टच विकल्प शामिल हैं। पुष्टि करें कि क्या होंगजिया एफपीसी, पिन असाइनमेंट, कवर लेंस, टच पैनल, चमक, या आरंभीकरण सेटिंग्स को अनुकूलित कर सकता है - और पूछें कि प्रत्येक परिवर्तन के लिए न्यूनतम ऑर्डर, टूलींग, लीड टाइम और सत्यापन कार्य की क्या आवश्यकता है।

उत्पादन निर्णय के लिए, आपूर्ति निरंतरता के प्रमाण मांगें: नियोजित मॉड्यूल संशोधन, ड्राइवर आईसी सोर्सिंग स्थिति, परिवर्तन-अधिसूचना अभ्यास, गुणवत्ता निरीक्षण प्रक्रिया, और कारखाने या एफएई टीम से उपलब्ध समर्थन। औपचारिकता के रूप में प्रमाणन या परीक्षण रिपोर्ट का अनुरोध न करें; पहचानें कि आपके तैयार उत्पाद को वास्तव में किन मानकों की आवश्यकता है और प्रासंगिक दस्तावेज़ मांगें।

होंगजिया का प्रयोग करें3.5 इंच क्षैतिज एमआईपीआई डिस्प्ले जानकारीतकनीकी चर्चा शुरू करने के लिए, फिर 640 × 480 बनाम 480 × 800 संघर्ष को हल करने पर आरएफक्यू को सशर्त बनाएं। अगला कदम एक दस्तावेजी नमूना समीक्षा है—किसी अस्पष्ट तालिका पर आधारित खरीद आदेश नहीं।
