3.1-इंच 480x800 आईपीएस डिस्प्ले के लिए इंटरफ़ेस आवश्यकताएँ क्या हैं?

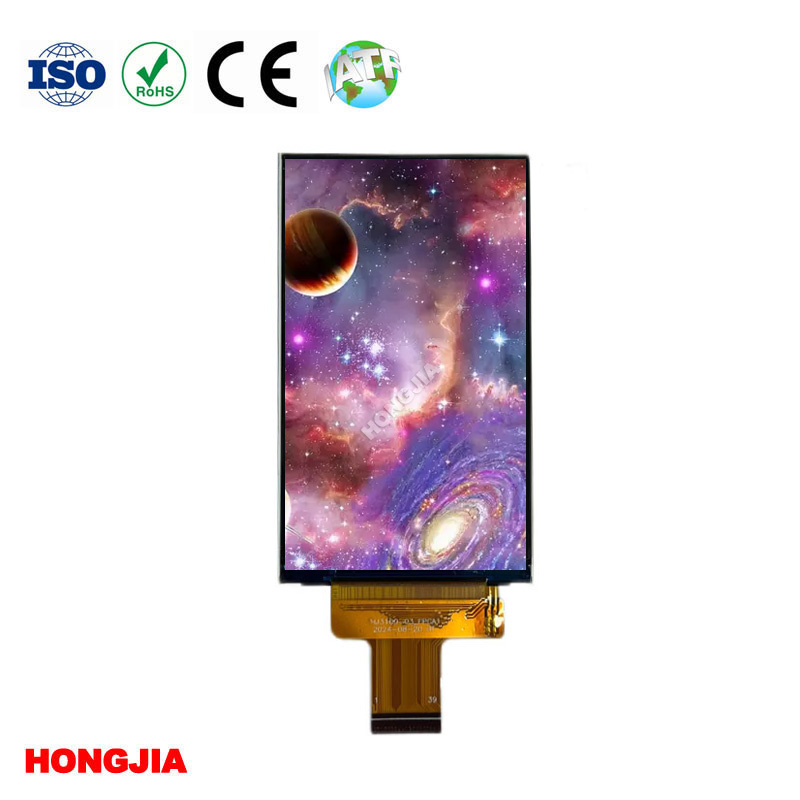

3.1 इंच 480x800 आईपीएस डिस्प्ले के लिए हाइब्रिड इंटरफ़ेस दृष्टिकोण की आवश्यकता होती है: ड्राइवर आईसी को आरंभ करने के लिए एक कम गति वाला एसपीआई कनेक्शन, वास्तविक पिक्सेल डेटा संचारित करने के लिए एक उच्च गति 16-बिट या 18-बिट समानांतर आरजीबी इंटरफ़ेस के साथ जोड़ा जाता है। HONGJIA HJ3100-03 पर, इन संकेतों को एक मानक 39-पिन FPC (लचीले मुद्रित सर्किट) के माध्यम से रूट किया जाता है। इस स्क्रीन को चलाने के लिए, आपको एक समर्पित हार्डवेयर एलसीडी नियंत्रक, 768KB फ्रेम बफर रखने के लिए पर्याप्त रैम और 60Hz पर सटीक घड़ी, क्षैतिज सिंक और ऊर्ध्वाधर सिंक सिग्नल उत्पन्न करने की क्षमता से लैस एक होस्ट माइक्रोकंट्रोलर की आवश्यकता होती है।

HJ3100-03 का 39-पिन SPI और 16-बिट RGB आर्किटेक्चर

39-पिन लेआउट कॉन्फ़िगरेशन कर्तव्यों को हाई-स्पीड डेटा ट्रांसमिशन से अलग करता है। इस रिज़ॉल्यूशन की स्क्रीन के लिए श्रम का यह विभाजन सख्ती से आवश्यक है।

एक 480x8003.1 इंच आईपीएस स्क्रीन 480x800 आरजीबीप्रति फ़्रेम 384,000 पिक्सेल पुश करता है। 16-बिट रंग गहराई (RGB565) और मानक 60Hz ताज़ा दर पर चलने के लिए प्रति सेकंड लगभग 368 मेगाबिट डेटा स्थानांतरित करने की आवश्यकता होती है। एक मानक एसपीआई बस उस बैंडविड्थ पर रोक लगा देती है। यदि आप इस रिज़ॉल्यूशन पर एसपीआई पर पूर्ण वीडियो पुश करने का प्रयास करते हैं, तो आप प्रति सेकंड लगभग 10 से 15 फ्रेम तक अधिकतम हो जाते हैं, जिसके परिणामस्वरूप एक स्पष्ट रूप से सुस्त इंटरफ़ेस होता है।

इसके बजाय, होस्ट एमसीयू पूरी तरह से आरंभीकरण के लिए 3-तार या 4-तार एसपीआई पिन का उपयोग करता है। आप गामा कर्व्स, पावर सीक्वेंस और डिस्प्ले ओरिएंटेशन सेट करने के लिए बूट पर एक बार कॉन्फ़िगरेशन पेलोड भेजते हैं। सेटअप कमांड पंजीकृत होने के बाद, 16-बिट आरजीबी इंटरफ़ेस कच्चे पिक्सेल डेटा को लगातार स्ट्रीम करने के लिए भारी भार उठाता है। 39-पिन मानक मुख्य प्रोसेसर को बाधित किए बिना फ्रेम दर को सुचारू रखने के लिए पर्याप्त समर्पित डेटा लाइनें प्रदान करता है।

एंबेडेड होस्ट बोर्ड के साथ ST7701 ड्राइवर IC को एकीकृत करना

ST7701 इस विशिष्ट आकार और रिज़ॉल्यूशन के लिए व्यापक रूप से उपयोग किया जाने वाला ड्राइवर IC है, जो सीधे ग्लास (COG) पर लगाया जाता है। इसे अपने मेजबान बोर्ड से बात कराने के लिए स्मृति और समय पर सख्ती से ध्यान देने की आवश्यकता है।

16-बिट रंग पर एक असम्पीडित 480x800 फ़्रेम बफ़र ठीक 768KB RAM लेता है। अधिकांश प्रवेश स्तर के माइक्रोकंट्रोलर में उतना आंतरिक SRAM नहीं होता है। यदि आपका चयनित एमसीयू छोटा पड़ जाता है, तो आपको अपने पीसीबी पर बाहरी एसडीआरएएम को रूट करना होगा, जो बोर्ड लेआउट को जटिल बनाता है और ईएमआई बढ़ाता है।

समय की सहनशीलता भी उतनी ही अक्षम्य है। ST7701 डेटा सक्षम (DE), HSYNC और VSYNC सिग्नल के साथ एक निरंतर, पूरी तरह से समयबद्ध डॉट क्लॉक (PCLK) की अपेक्षा करता है। सामान्य प्रयोजन I/O पिन का उपयोग करके 16-बिट RGB इंटरफ़ेस को बिट-बैंग करने का प्रयास न करें। होस्ट के पास एक समर्पित RGB हार्डवेयर नियंत्रक होना चाहिए (जैसे STM32 चिप्स पर LTDC या NXP भागों पर LCDC)। एक भी घड़ी चक्र चूकने या वीएसवाईएनसी पल्स में कुछ माइक्रोसेकंड की देरी के परिणामस्वरूप स्क्रीन फट जाती है, झिलमिलाहट हो जाती है, या डिस्प्ले पूरी तरह से लुढ़क जाता है।

1000-नाइट सीलबंद औद्योगिक बाड़ों में ताप अपव्यय का प्रबंधन

उच्च चमक प्रत्यक्ष तापीय लागत पर आती है। एक ट्रांसमिसिव सामान्यतः काली एलसीडी के माध्यम से 1000 एनआईटी पुश करने का अर्थ है बैकलाइट एलईडी को उनके अधिकतम रेटेड करंट के करीब ले जाना। खुली हवा वाली प्रयोगशाला सेटिंग में, यह शायद ही कभी कोई समस्या होती है। एक सीलबंद IP67 औद्योगिक बाड़े या एक बाहरी हैंडहेल्ड परीक्षण उपकरण के अंदर, वह गर्मी फंस जाती है।

यदि आप सीलबंद डिवाइस में सीधे स्क्रीन मॉड्यूल के पीछे हवा का अंतर छोड़ देते हैं, तो बैकलाइट एलईडी गर्म हो जाएंगी और समय से पहले खराब हो जाएंगी। कुछ महीनों के भीतर, स्क्रीन का सफेद संतुलन स्पष्ट रूप से पीले रंग में बदल जाएगा, और समग्र चमक कम हो जाएगी। आपको एक थर्मल एस्केप रूट प्रदान करना होगा। इंजीनियरिंग टीमें आम तौर पर लिक्विड क्रिस्टल डिस्प्ले मॉड्यूल के मेटल बैक और एक आंतरिक एल्यूमीनियम संरचनात्मक ब्रैकेट के बीच एक थर्मल प्रवाहकीय पैड निर्दिष्ट करती हैं, जो चेसिस को हीटसिंक में बदल देती है।

हैंडहेल्ड मेडिकल और औद्योगिक उपकरणों के लिए एफपीसी और टच पैनल को अनुकूलित करना

ऑफ-द-शेल्फ डिस्प्ले मॉड्यूल शायद ही कभी विशेष हार्डवेयर में पूरी तरह से फिट होते हैं। मानक 39-पिन एफपीसी स्थिति रक्त ऑक्सीजन मीटर में बैटरी कैविटी से टकरा सकती है या हैंडहेल्ड सौंदर्य उपकरण में एक अजीब बोर्ड प्लेसमेंट को मजबूर कर सकती है।

फिट करने के लिए एफपीसी को उसके न्यूनतम मोड़ त्रिज्या से परे मोड़ने से तांबे के निशानों में सूक्ष्म दरारें हो जाएंगी, जिससे असेंबली लाइन या क्षेत्र में रुक-रुक कर प्रदर्शन विफलता हो सकती है। एसजेड होंगजिया टेक्नोलॉजी शेयर्स लिमिटेड आपके विशिष्ट पीसीबी लेआउट से मेल खाने के लिए एफपीसी लंबाई, आकार और पिनआउट को संशोधित करता है, जिससे यांत्रिक तनाव समाप्त हो जाता है।

कैपेसिटिव टच जोड़ने से एक और वेरिएबल पेश होता है। मेडिकल ग्रेड 3.1 इंच स्क्रीन के लिए, टच सेंसर और डिस्प्ले ग्लास के बीच हवा का अंतर एक दायित्व है। नमी वाले वातावरण में बदलाव के कारण उस अंतराल के अंदर संघनन बनता है, जो दृश्यता को बर्बाद कर देता है और गलत स्पर्श इनपुट दर्ज करता है। ऑप्टिकल बॉन्डिंग को निर्दिष्ट करना - जहां एक स्पष्ट तरल चिपकने वाला टच पैनल को सीधे टीएफटी ग्लास से बांधता है - हवा के अंतराल को हटा देता है, प्रभाव प्रतिरोध में सुधार करता है, और आंतरिक प्रतिबिंब को सीमित करता है।

अमेरिकी इंजीनियरिंग टीमों के लिए दीर्घकालिक आपूर्ति और कम मात्रा में परीक्षण सुरक्षित करना

आपूर्ति शृंखला की अस्थिरता तकनीकी विशिष्टताओं की तरह ही हार्डवेयर डिज़ाइन को भी निर्धारित करती है। औद्योगिक नियंत्रण प्रणालियों या चिकित्सा उपकरणों को डिजाइन करने वाली अमेरिकी टीमें आमतौर पर 500,000 नहीं, बल्कि 500 ​​या 5,000 इकाइयों के बैच में निर्माण करती हैं। कई डिस्प्ले निर्माता उच्च-मात्रा वाले उपभोक्ता इलेक्ट्रॉनिक्स को प्राथमिकता देते हैं और थोड़ी चेतावनी के साथ छोटे टीएफटी एलसीडी मॉड्यूल पर जीवन समाप्ति (ईओएल) नोटिस जारी करेंगे।

उत्पादन के बीच में स्क्रीन बदलना एक महँगी गलती है। इसके लिए एक नए बोर्ड लेआउट, नए फ़र्मवेयर टाइमिंग कॉन्फ़िगरेशन और चिकित्सा उपकरणों के मामले में, उत्पाद के पूर्ण पुन: प्रमाणीकरण की आवश्यकता होती है। एसजेड होंगजिया विशेष रूप से दीर्घकालिक आपूर्ति स्थिरता की गारंटी और प्रोटोटाइप के लिए छोटे परीक्षण आदेशों को स्वीकार करके औद्योगिक और चिकित्सा बाजारों को लक्षित करता है।

480x800 मॉड्यूल को सफलतापूर्वक एकीकृत करने के लिए, आपको एक हार्डवेयर आरजीबी नियंत्रक, 768 केबी फ्रेम बफर और एक भौतिक डिज़ाइन के साथ एक एमसीयू की आवश्यकता होती है जो बैकलाइट गर्मी का हिसाब रखता है। यदि आपका हार्डवेयर इन आवश्यकताओं के लिए तैयार है, तो आप कर सकते हैंHJ3100-03 मॉड्यूल का मूल्यांकन करेंअपने होस्ट बोर्ड के साथ पिन संगतता की पुष्टि करने के लिए।
