3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेस क्या है और एंबेडेड डिस्प्ले डिज़ाइन के लिए यह महत्वपूर्ण क्यों है?

The आरजीबी इंटरफ़ेस के साथ 3.1 इंच टीएफटी एलसीडीएम्बेडेड सिस्टम, औद्योगिक नियंत्रण पैनल, चिकित्सा उपकरण, हैंडहेल्ड उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स में व्यापक रूप से उपयोग किया जाता है। यह आलेख इस बात की गहरी तकनीकी और व्यावहारिक समझ प्रदान करता है कि यह डिस्प्ले कैसे काम करता है, आरजीबी इंटरफ़ेस क्यों मायने रखता है, यह सिस्टम में कैसे एकीकृत होता है, और डिजाइन और तैनाती के दौरान इंजीनियरों को किन चुनौतियों का सामना करना पड़ता है। यह डेवलपर्स और उत्पाद डिजाइनरों को सूचित निर्णय लेने में मदद करने के लिए चयन मानदंड, सामान्य नुकसान, समस्या निवारण रणनीतियों और वास्तविक दुनिया के अनुप्रयोगों की भी व्याख्या करता है।

विषयसूची

• 1. 3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेस का परिचय
• 2. टीएफटी एलसीडी प्रौद्योगिकी को समझना
• 3. आरजीबी इंटरफ़ेस को क्या खास बनाता है?
• 4. सिस्टम आर्किटेक्चर और सिग्नल फ्लो
• 5. मुख्य तकनीकी विशिष्टताओं की व्याख्या
• 6. आरजीबी इंटरफ़ेस डिस्प्ले के लाभ
• 7. सीमाएँ और इंजीनियरिंग चुनौतियाँ
• 8. वास्तविक दुनिया के उपकरणों में अनुप्रयोग
• 9. डिज़ाइन और एकीकरण दिशानिर्देश
• 10. अन्य इंटरफेस के साथ तुलना
• 11. सामान्य समस्याओं का निवारण
• 12. इंजीनियरों के लिए चयन गाइड
• 13. अक्सर पूछे जाने वाले प्रश्न
• 14. निष्कर्ष और संपर्क जानकारी

1. 3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेस का परिचय

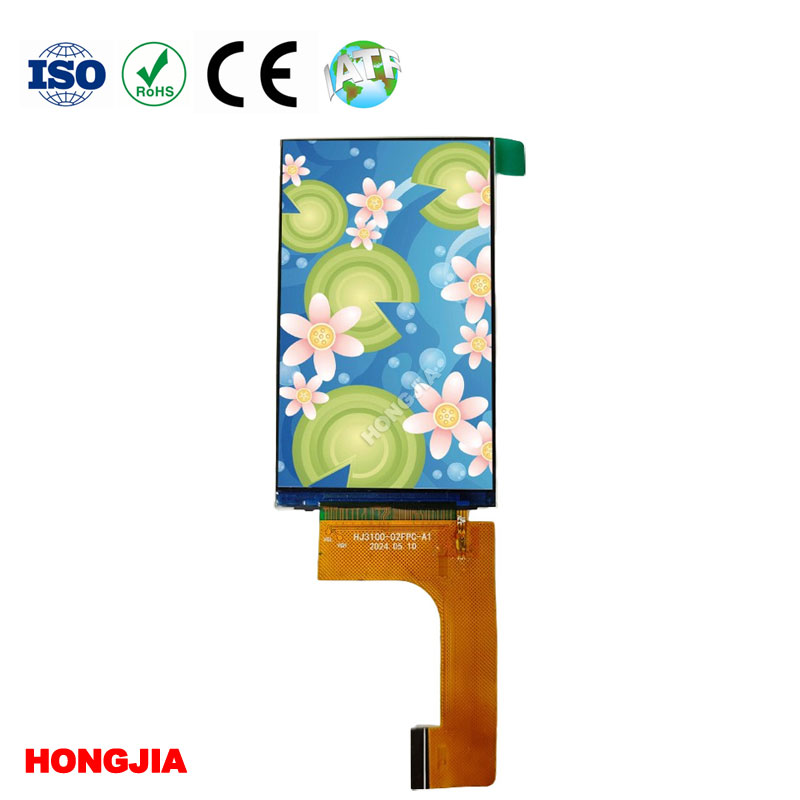

The 3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेसएक कॉम्पैक्ट डिस्प्ले समाधान है जो छोटे पदचिह्न में उच्च गुणवत्ता वाले दृश्य आउटपुट की आवश्यकता वाले एम्बेडेड सिस्टम के लिए डिज़ाइन किया गया है। टीएफटी (थिन फिल्म ट्रांजिस्टर) तकनीक सक्रिय मैट्रिक्स नियंत्रण को सक्षम बनाती है, जिससे तेज छवियां, तेज प्रतिक्रिया समय और सटीक रंग प्रजनन सुनिश्चित होता है।

एसपीआई या आई2सी जैसे सीरियल इंटरफेस के विपरीत, आरजीबी इंटरफ़ेस समानांतर में पिक्सेल डेटा प्रसारित करता है, जिससे यह उच्च ताज़ा दरों और चिकनी ग्राफिकल प्रदर्शन का समर्थन करने में सक्षम हो जाता है। यह इसे उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है जहां वास्तविक समय दृश्य अपडेट आवश्यक हैं।

2. टीएफटी एलसीडी प्रौद्योगिकी को समझना

टीएफटी एलसीडी एक प्रकार का सक्रिय मैट्रिक्स एलसीडी है जो प्रत्येक पिक्सेल को व्यक्तिगत रूप से नियंत्रित करने के लिए पतली-फिल्म ट्रांजिस्टर का उपयोग करता है। यह संरचना कंट्रास्ट में सुधार करती है, क्रॉसस्टॉक को कम करती है और समग्र छवि स्थिरता को बढ़ाती है।

प्रमुख घटकों में शामिल हैं:

• प्रकाश मॉड्यूलेशन के लिए लिक्विड क्रिस्टल परत
• रोशनी के लिए बैकलाइट इकाई
• आरजीबी प्रतिनिधित्व के लिए रंग फिल्टर
• पिक्सेल नियंत्रण के लिए पतली-फिल्म ट्रांजिस्टर मैट्रिक्स

3.1 इंच आकार अक्सर पोर्टेबल उपकरणों के लिए चुना जाता है जहां स्थान सीमित है लेकिन दृश्य स्पष्टता अभी भी आवश्यक है।

3. आरजीबी इंटरफ़ेस को क्या खास बनाता है?

आरजीबी इंटरफ़ेस एक समानांतर डेटा ट्रांसमिशन विधि है जो एक साथ लाल, हरे और नीले रंग के सिग्नल भेजती है। प्रत्येक पिक्सेल को इन तीन संकेतों के संयोजन से परिभाषित किया जाता है, जिससे सटीक रंग नियंत्रण की अनुमति मिलती है।

मुख्य विशेषताएं:

• समानांतर डेटा ट्रांसमिशन (8/16/18/24-बिट आरजीबी)
• उच्च ताज़ा क्षमता
• कम विलंबता दृश्य अद्यतन
• नियंत्रक से डिस्प्ले तक सीधी पिक्सेल मैपिंग

क्योंकि यह जटिल सीरियल डिकोडिंग को बायपास करता है, RGB इंटरफेस का व्यापक रूप से प्रदर्शन-संवेदनशील एम्बेडेड सिस्टम में उपयोग किया जाता है।

4. सिस्टम आर्किटेक्चर और सिग्नल फ्लो

एक सामान्य 3.1 इंच टीएफटी एलसीडी आरजीबी सिस्टम में एक माइक्रोकंट्रोलर या प्रोसेसर, डिस्प्ले ड्राइवर आईसी और एलसीडी पैनल होता है।

सिग्नल प्रवाह प्रक्रिया:

1. सीपीयू/जीपीयू फ्रेम बफर डेटा उत्पन्न करता है
2. RGB सिग्नल समानांतर GPIO या LCD नियंत्रक के माध्यम से आउटपुट होते हैं
3. सिंक्रोनाइज़ेशन सिग्नल (HSYNC, VSYNC, DE) फ़्रेम टाइमिंग को संरेखित करते हैं
4. टीएफटी पैनल लाइन दर लाइन पिक्सेल डेटा प्राप्त करता है
5. डिस्प्ले ड्राइवर तदनुसार पिक्सेल मैट्रिक्स को अपडेट करता है

समय की सटीकता महत्वपूर्ण है. सिंक्रोनाइज़ेशन सिग्नलों में कोई भी बेमेल छवियों के झिलमिलाने, फटने या विकृत होने का कारण बन सकता है।

5. मुख्य तकनीकी विशिष्टताओं की व्याख्या

विशिष्टताओं को समझने से उचित सिस्टम एकीकरण सुनिश्चित करने में मदद मिलती है:

6. आरजीबी इंटरफ़ेस डिस्प्ले के लाभ

आरजीबी इंटरफ़ेस कई प्रदर्शन लाभ प्रदान करता है जो इसे एम्बेडेड सिस्टम के लिए पसंदीदा विकल्प बनाता है।

• उच्च ताज़ा प्रदर्शन:वास्तविक समय ग्राफ़िक्स के लिए आदर्श
• कम अव्यक्ता:प्रत्यक्ष पिक्सेल स्थानांतरण विलंब को कम करता है
• बेहतर छवि गुणवत्ता:कोई संपीड़न कलाकृतियाँ नहीं
• हार्डवेयर सरलता:सीधा प्रदर्शन नियंत्रक डिजाइन

ये लाभ चिकित्सा निगरानी, ​​औद्योगिक डैशबोर्ड और पोर्टेबल परीक्षण उपकरण जैसे अनुप्रयोगों में विशेष रूप से महत्वपूर्ण हैं।

7. सीमाएँ और इंजीनियरिंग चुनौतियाँ

इसके फायदों के बावजूद, RGB इंटरफ़ेस डिज़ाइन चुनौतियों के साथ आता है।

• कई GPIO पिन की आवश्यकता है (उच्च पिन गिनती)
• सिग्नल अखंडता के लिए जटिल पीसीबी रूटिंग
• उच्च ईएमआई संवेदनशीलता
• बड़े डिस्प्ले के लिए सीमित स्केलेबिलिटी

शोर हस्तक्षेप और समय संबंधी त्रुटियों से बचने के लिए इंजीनियरों को लेआउट और ग्राउंडिंग रणनीतियों को सावधानीपूर्वक डिजाइन करना चाहिए।

8. वास्तविक दुनिया के उपकरणों में अनुप्रयोग

3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेस उद्योगों में व्यापक रूप से अपनाया जाता है:

• औद्योगिक नियंत्रण पैनल
• हैंडहेल्ड मेडिकल डायग्नोस्टिक उपकरण
• स्मार्ट होम नियंत्रण इंटरफ़ेस
• पोर्टेबल माप उपकरण
• उपभोक्ता इलेक्ट्रॉनिक्स (जीपीएस, पीओएस टर्मिनल)

आकार, प्रदर्शन और लागत का संतुलन इसे अत्यधिक बहुमुखी बनाता है।

9. डिज़ाइन और एकीकरण दिशानिर्देश

इष्टतम प्रदर्शन सुनिश्चित करने के लिए, इंजीनियरों को इन डिज़ाइन सिद्धांतों का पालन करना चाहिए:

• HSYNC और VSYNC के लिए सख्त समय सिंक्रनाइज़ेशन बनाए रखें
• प्रतिबाधा-नियंत्रित पीसीबी ट्रेस का उपयोग करें
• सिग्नल लाइनों को यथासंभव छोटा रखें
• उचित पावर डिकॉउलिंग कैपेसिटर लगाएं
• फ़र्मवेयर ताज़ा दरों को अनुकूलित करें

उचित कार्यान्वयन स्थिर प्रदर्शन प्रदर्शन और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

10. अन्य इंटरफेस के साथ तुलना

कॉम्पैक्ट, हाई-स्पीड एंबेडेड विज़ुअलाइज़ेशन सिस्टम के लिए आरजीबी पसंदीदा विकल्प बना हुआ है।

11. सामान्य समस्याओं का निवारण

सामान्य समस्याओं में शामिल हैं:

• समय के बेमेल होने के कारण टिमटिमाता हुआ प्रदर्शन
• ग़लत कॉन्फ़िगर की गई बिट गहराई से ग़लत रंग
• सिंक्रोनाइज़ेशन सिग्नल गायब होने के कारण खाली स्क्रीन
• ख़राब ग्राउंडिंग के कारण शोर हस्तक्षेप

समाधान:

• घड़ी और सिंक सिग्नल का समय सत्यापित करें
• फ़र्मवेयर कॉन्फ़िगरेशन सेटिंग्स की जाँच करें
• पीसीबी लेआउट और परिरक्षण में सुधार करें
• उचित वोल्टेज विनियमन का प्रयोग करें

12. इंजीनियरों के लिए चयन गाइड

3.1 इंच टीएफटी एलसीडी आरजीबी मॉड्यूल चुनते समय, विचार करें:

• आपके आवेदन की समाधान आवश्यकताएँ
• उपलब्ध MCU या प्रोसेसर इंटरफ़ेस क्षमता
• बिजली की खपत की बाधाएँ
• परिचालन वातावरण (तापमान, आर्द्रता)
• इनडोर/आउटडोर उपयोग के लिए चमक संबंधी आवश्यकताएँ

एक अच्छी तरह से मेल खाने वाला डिस्प्ले विकास के समय को काफी कम कर देता है और उपयोगकर्ता अनुभव को बेहतर बनाता है।

13. अक्सर पूछे जाने वाले प्रश्न

Q1: एम्बेडेड सिस्टम के लिए RGB इंटरफ़ेस को प्राथमिकता क्यों दी जाती है?
क्योंकि यह न्यूनतम विलंबता के साथ तेज़, प्रत्यक्ष पिक्सेल डेटा स्थानांतरण प्रदान करता है।

Q2: क्या 3.1 इंच टीएफटी एलसीडी बाहरी उपयोग के लिए उपयुक्त है?
हां, यदि इसमें पर्याप्त चमक और चमकरोधी उपचार है।

Q3: क्या RGB इंटरफ़ेस को एक समर्पित नियंत्रक की आवश्यकता है?
हाँ, अधिकांश प्रणालियों को RGB आउटपुट समर्थन के साथ LCD नियंत्रक या MCU की आवश्यकता होती है।

Q4: टीएफटी एलसीडी में झिलमिलाहट का क्या कारण है?
अनुचित सिंक्रनाइज़ेशन सिग्नल या अस्थिर बिजली आपूर्ति।

Q5: क्या RGB इंटरफ़ेस का उपयोग बैटरी चालित उपकरणों में किया जा सकता है?
हां, लेकिन उच्च डेटा गतिविधि के कारण पावर अनुकूलन की आवश्यकता है।

14. निष्कर्ष और संपर्क जानकारी

3.1 इंच टीएफटी एलसीडी आरजीबी इंटरफ़ेस एम्बेडेड सिस्टम डिज़ाइन में सबसे कुशल और व्यापक रूप से उपयोग किए जाने वाले डिस्प्ले समाधानों में से एक है। उच्च गति, उच्च गुणवत्ता वाले दृश्य प्रदान करने की इसकी क्षमता इसे औद्योगिक, चिकित्सा और उपभोक्ता अनुप्रयोगों में अपरिहार्य बनाती है। हालाँकि, सफल कार्यान्वयन के लिए समय, लेआउट और सिस्टम एकीकरण पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है।

विश्वसनीय प्रदर्शन मॉड्यूल और पेशेवर तकनीकी सहायता के लिए,एसजेड होंगजिया टेक्नोलॉजी शेयर्स लिमिटेडविभिन्न औद्योगिक आवश्यकताओं के अनुरूप अनुकूलित टीएफटी एलसीडी समाधान प्रदान करता है।

यदि आप उच्च गुणवत्ता वाले टीएफटी एलसीडी समाधान या तकनीकी सहयोग की तलाश में हैं,हमसे संपर्क करेंएसजेड होंगजिया टेक्नोलॉजी शेयर्स लिमिटेड में - हम आपके अगले प्रोजेक्ट का समर्थन करने के लिए तैयार हैं।
