हैंडहेल्ड उपकरणों में 2.0-इंच एचडी टीएफटी डिस्प्ले (480*360 रिज़ॉल्यूशन, आरजीबी इंटरफ़ेस) के लिए हार्डवेयर डिज़ाइन तकनीकें

     ए के लिए हार्डवेयर डिज़ाइन2.0 इंच एचडी लैंडस्केप डिस्प्ले(480*360 रिज़ॉल्यूशन, आरजीबी इंटरफ़ेस) हैंडहेल्ड डिवाइस में डिस्प्ले गुणवत्ता, बिजली की खपत, भौतिक स्थान और विश्वसनीयता को संतुलित करने पर केंद्रित है। शेन्ज़ेन होंगजिया टेक्नोलॉजी के इंजीनियरों द्वारा संक्षेप में प्रस्तुत की गई प्रमुख डिज़ाइन तकनीकें और विचार निम्नलिखित हैं:

I. इंटरफ़ेस और सिग्नल इंटीग्रिटी

1. आरजीबी इंटरफ़ेस चयन

60Hz पर 480*360 रिज़ॉल्यूशन के लिए पर्याप्त डेटा बैंडविड्थ सुनिश्चित करने के लिए RGB565 (16-बिट) या RGB666 (18-बिट) समानांतर इंटरफेस के उपयोग को प्राथमिकता दें (लगभग ~20MHz की पिक्सेल घड़ी की आवश्यकता है)।

यदि मुख्य नियंत्रक का इंटरफ़ेस वोल्टेज एलसीडी (उदाहरण के लिए, 1.8V बनाम 3.3V) से मेल नहीं खाता है, तो एक लेवल-शिफ्टिंग आईसी (जैसे कि TXS0108E) या बफर के साथ संयुक्त प्रतिरोधी विभक्त को जोड़ा जाना चाहिए।

2. सिग्नल रूटिंग अनुकूलन

लंबाई मिलान और प्रतिबाधा: यह अनुशंसा की जाती है कि आरजीबी डेटा लाइनों (डी[0:17]) को उनके समूह के भीतर लंबाई-मिलान किया जाए (≤100 मील के विचलन के साथ); क्लॉक लाइन (पीसीएलके) की लंबाई का स्वतंत्र रूप से मिलान किया जाना चाहिए और उच्च गति वाले शोर स्रोतों से दूर किया जाना चाहिए।

ग्राउंड गार्डिंग और शील्डिंग: एफपीसी (फ्लेक्सिबल प्रिंटेड सर्किट) या पीसीबी पर, बैकलाइट पीडब्लूएम और बिजली आपूर्ति लाइनों जैसे शोर स्रोतों से आरजीबी सिग्नल को अलग करने के लिए जीएनडी लाइनों का उपयोग करें।

समाप्ति मिलान: यदि ट्रांसमिशन दूरी 10 सेमी से अधिक है, तो सिग्नल प्रतिबिंब को दबाने के लिए एलसीडी छोर पर एक श्रृंखला अवरोधक (22Ω-100Ω) जोड़ा जा सकता है।

द्वितीय. विद्युत आपूर्ति और विद्युत उपभोग नियंत्रण

1. मल्टी-चैनल विद्युत आपूर्ति डिज़ाइन

विशिष्ट आवश्यकताओं में शामिल हैं: VDD (लॉजिक वोल्टेज, आमतौर पर 3.3V/1.8V), VCI (ड्राइवर वोल्टेज, ~3.3V), और बैकलाइट LED ड्राइव वोल्टेज (श्रृंखला में LED की संख्या के आधार पर 3.5V से 20V तक)।

वीडीडी और वीसीआई की आपूर्ति के लिए कम शोर वाले एलडीओ (जैसे कि टीपीएस7ए47) का उपयोग करने की सिफारिश की जाती है, जिससे स्विचिंग बिजली की आपूर्ति से तरंग शोर को प्रदर्शन एकरूपता में हस्तक्षेप करने से रोका जा सके।

2. बैकलाइट पावर-सेविंग रणनीतियाँ

इस विशिष्ट डिस्प्ले में 6 एलईडी युक्त बैकलाइट है, जो सीधी धूप में भी स्पष्ट पठनीयता सुनिश्चित करने के लिए 800 निट्स की उच्च चमक प्रदान करती है। वैकल्पिक रूप से, एक उच्च दक्षता वाले एलईडी ड्राइवर आईसी (जैसे एलपी8556) को पीडब्लूएम डिमिंग (झिलमिलाहट को रोकने के लिए अनुशंसित> 1 किलोहर्ट्ज़) और एनालॉग डिमिंग के संयोजन वाली हाइब्रिड नियंत्रण योजना का समर्थन करने के लिए नियोजित किया जा सकता है।

स्वचालित चमक समायोजन: परिवेश प्रकाश स्थितियों के आधार पर बैकलाइट को गतिशील रूप से समायोजित करने के लिए एक परिवेश प्रकाश सेंसर (जैसे APDS-9301) शामिल करें, जिससे 30% से अधिक की बिजली बचत हो सके।

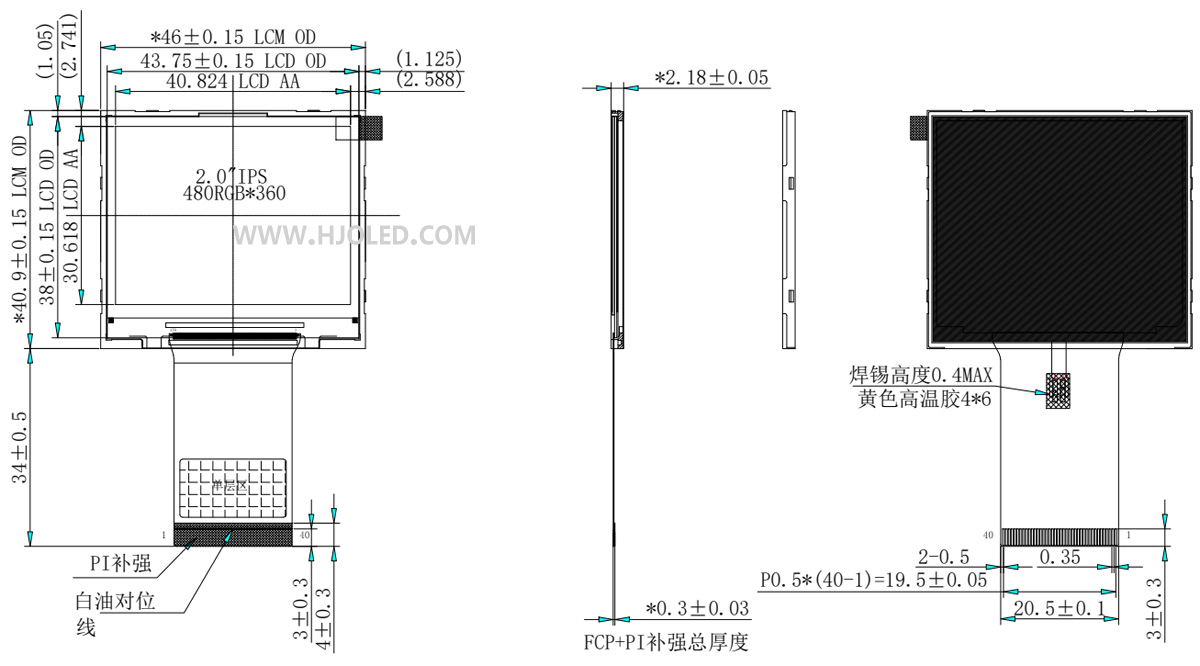

3. 2.0 इंच एचडी टीएफटी डिस्प्ले: यह एक लैंडस्केप-ओरिएंटेड डिस्प्ले है जिसमें 480 × 360 पिक्सल का हाई-डेफिनिशन रिज़ॉल्यूशन है। यह ST7701S ड्राइवर IC और RGB इंटरफ़ेस का उपयोग करता है। मेनबोर्ड को डिज़ाइन करते समय, यह सत्यापित करना आवश्यक है कि होस्ट सीपीयू उच्च-रिज़ॉल्यूशन डिस्प्ले और आरजीबी इंटरफ़ेस का समर्थन करता है ताकि उन परिदृश्यों को रोका जा सके जहां सीपीयू में डिस्प्ले को प्रभावी ढंग से चलाने की क्षमता का अभाव है। 480 × 360 लैंडस्केप कॉन्फ़िगरेशन में 4:3 पहलू अनुपात है; इसलिए, प्रदर्शित छवि को 90 डिग्री तक घूमने से रोकने के लिए सॉफ़्टवेयर आरंभीकरण (आमतौर पर 0x36 कमांड के एमवी/एमएक्स/एमवाई बिट्स के माध्यम से) के दौरान स्कैन दिशा को सही ढंग से कॉन्फ़िगर किया जाना चाहिए।

तृतीय. ईएमसी और हस्तक्षेप प्रतिरक्षा

1. एलसीडी मॉड्यूल परिरक्षण

बैकलाइट मॉड्यूल और पीसीबी के बीच प्रवाहकीय फोम रखें; इसके अतिरिक्त, विकिरणित शोर को कम करने के लिए एफपीसी (फ्लेक्सिबल प्रिंटेड सर्किट) को तांबे की पन्नी में लपेटें और इसे ग्राउंड करें।

2. विद्युत आपूर्ति वियुग्मन

प्रत्येक बिजली आपूर्ति इनपुट पर, 0.1 μF उच्च-आवृत्ति कैपेसिटर के समानांतर में एक 10 μF सिरेमिक कैपेसिटर स्थापित करें, उन्हें एलसीडी कनेक्टर के करीब रखें।

3. सिंक्रोनाइज़ेशन सिग्नल सुरक्षा

उच्च-आवृत्ति शोर को फ़िल्टर करने के लिए HSYNC और VSYNC संकेतों के साथ श्रृंखला में फेराइट मोती (जैसे BLM18PG121SN1) डालें।

चतुर्थ. परीक्षण एवं सत्यापन

1. पावर-अप अनुक्रम सत्यापनपुष्टि करें कि होस्ट कंट्रोलर और एलसीडी मॉड्यूल दोनों के लिए बिजली की आपूर्ति और सिग्नल टाइमिंग अनुक्रम उनके संबंधित डेटाशीट में निर्दिष्ट आवश्यकताओं का अनुपालन करते हैं (उदाहरण के लिए,> 10 एमएस की रीसेट पल्स चौड़ाई)।

2. प्रदर्शन गुणवत्ता परीक्षण

रंग के धब्बे, झिलमिलाहट और छवि दृढ़ता (भूत) का निरीक्षण करने के लिए ठोस रंग और चेकरबोर्ड परीक्षण पैटर्न का उपयोग करें। पीसीएलके (पिक्सेल घड़ी) घबराहट को मापने के लिए एक आस्टसीलस्कप का उपयोग करें; यह मान घड़ी की अवधि के 5% से कम रहना चाहिए।

3. ईएसडी सुरक्षा

IEC 61000-4-2 लेवल 4 मानक का अनुपालन सुनिश्चित करने के लिए FPC इंटरफ़ेस पर एक TVS डायोड ऐरे (जैसे SRV05-4) स्थापित करें।

     उपरोक्त डिज़ाइन रणनीतियों के कार्यान्वयन के माध्यम से, सीमित भौतिक फ़ुटप्रिंट के भीतर स्थिर, उच्च-परिभाषा प्रदर्शन प्रदर्शन प्राप्त करना संभव है, जिससे हैंडहेल्ड उपकरणों की बैटरी जीवन का विस्तार होता है। हम अनुशंसा करते हैं कि, एक बार प्रोटोटाइप तैयार हो जाने के बाद, बिजली की खपत और ईएमआई के परीक्षण को प्राथमिकता दी जाए, साथ ही बड़े पैमाने पर उत्पादन की तैयारी में एफपीसी स्थायित्व सत्यापन का संचालन किया जाए। शेन्ज़ेन होंगजिया टेक्नोलॉजी 1.14 से 12.1 इंच तक की डिस्प्ले स्क्रीन के साथ-साथ उनके साथ आने वाले टचस्क्रीन के अनुसंधान एवं विकास, निर्माण और बिक्री में 12 साल की विशेष विशेषज्ञता का दावा करती है। हमारी व्यापक उत्पाद श्रृंखला में उच्च-परिभाषा, उच्च-चमक और अनियमित आकार के डिस्प्ले शामिल हैं, जिसमें विभिन्न प्रकार के इंटरफ़ेस विकल्प शामिल हैं। पूरी तरह से स्वचालित उत्पादन मशीनरी से सुसज्जित अपनी समर्पित विनिर्माण सुविधाओं से संचालित होकर, हम गर्व से दुनिया भर में कई फॉर्च्यून 500 कंपनियों को सेवा प्रदान करते हैं। इसके अलावा, हम 36 महीने की बिक्री के बाद सेवा की गारंटी देते हैं, जिससे यह सुनिश्चित होता है कि आपको मानसिक शांति मिले।
