इलेक्ट्रॉनिक उत्पादों में 6-बिट सीरियल आरजीबी इंटरफ़ेस के साथ 2.4-इंच एलसीडी स्क्रीन एप्लीकेशन

     240*320 रिज़ॉल्यूशन वाली 2.4-इंच की एलसीडी स्क्रीन बाज़ार में बहुत आम हैं, और उनके इंटरफ़ेस आमतौर पर मानक होते हैं।  आज, शेन्ज़ेन होंगजिया टेक्नोलॉजी के इंजीनियर एक कम सामान्य इंटरफ़ेस साझा करेंगे: 6-बिट सीरियल आरजीबी इंटरफ़ेस के साथ 2.4-इंच टीएफटी स्क्रीन। यह संयोजन लागत, प्रदर्शन और डिज़ाइन जटिलता के बीच एक उत्कृष्ट संतुलन प्रदान करता है, और निम्न-से-मध्यम-अंत उपकरणों में व्यापक रूप से उपयोग किया जाता है जिनके लिए एक निश्चित स्तर की प्रदर्शन गुणवत्ता की आवश्यकता होती है।

1. 6-बिट सीरियल आरजीबी इंटरफ़ेस क्या है?

A. आरजीबी: लाल, हरे और नीले प्राथमिक रंग डेटा लाइनों का उपयोग करके स्क्रीन के प्रत्येक पिक्सेल को चलाने को संदर्भित करता है।

बी. 6-बिट: इंगित करता है कि प्रत्येक रंग घटक (आर, जी, बी) की गहराई 6 बिट है, यानी, ग्रेस्केल के 64 स्तर। एकल पिक्सेल की संयुक्त रंग गहराई 262K रंग (64 * 64 * 64 = 262,144) है। यह सामान्य 16-बिट (65K रंग) या 24-बिट (16.7M रंग) RGB की तुलना में रंग निष्ठा में थोड़ा कम है, लेकिन यह आम तौर पर मानव आंखों के लिए कई गैर-पेशेवर छवि अनुप्रयोगों के लिए पर्याप्त है।

सी. सीरियल: यह कुंजी है. पारंपरिक समानांतर आरजीबी इंटरफेस (जिसमें बड़ी संख्या में डेटा और नियंत्रण लाइनों जैसे वीएसवाईएनसी, एचएसवाईएनसी, डीई, डी0-डी15/23, आमतौर पर >20 लाइनें) की आवश्यकता होती है, के विपरीत, सीरियल आरजीबी प्रत्येक पिक्सेल के आरजीबी डेटा को उच्च गति पर अंतर घड़ी लाइनों (सीएलके +/सीएलके-) और अंतर डेटा लाइनों के 3 जोड़े (आर +, आर-; जी +, जी-; बी +, बी-) की एक जोड़ी के माध्यम से प्रसारित करता है।

डी. भौतिक लाइनों की संख्या: अंतर रेखाओं के 6 जोड़े + संभावित जमीन और बिजली लाइनें, लाइनों की संख्या को काफी कम कर देती हैं (आमतौर पर केवल 8-12 भौतिक केबल)।

ई. प्रोटोकॉल: आमतौर पर एमआईपीआई डी-पीएचवाई के डीएसआई (डिस्प्ले सीरियल इंटरफ़ेस) प्रोटोकॉल का एक सरलीकृत रूप या एसपीआई इंटरफ़ेस का एक उच्च-स्तरीय संस्करण का अनुसरण करता है। उपभोक्ता-ग्रेड 2.4-इंच स्क्रीन में, इसे अक्सर "सीरियल आरजीबी" या "एसपीआई आरजीबी इंटरफ़ेस" के रूप में संदर्भित किया जाता है, जो अनिवार्य रूप से समानांतर आरजीबी सिग्नल को सीरियल डेटा स्ट्रीम में परिवर्तित करने के लिए एक सीरियलाइज़र का उपयोग करता है।

 2. संयुक्त लाभ (यह डिज़ाइन क्यों?)

"छोटे स्क्रीन आकार + मध्यम से निम्न रंग गहराई + सीरियल इंटरफ़ेस" का यह संयोजन अनुप्रयोगों में निम्नलिखित मुख्य लाभ प्रदर्शित करता है:

A. उल्लेखनीय रूप से कम वायरिंग: यह सबसे प्रमुख लाभ है। समानांतर इंटरफ़ेस में तारों की संख्या को 20+ से घटाकर लगभग 10 करने पर परिणाम होता है:

मुख्य नियंत्रक और स्क्रीन के बीच रूटिंग के लिए कम जगह की आवश्यकता होती है, जिससे संभावित रूप से पीसीबी परतों की संख्या कम हो जाती है और लेआउट सरल हो जाता है।

छोटे, सस्ते एफपीसी कनेक्टर्स का उपयोग, जगह और बीओएम लागत की बचत।

कम तारों से कनेक्शन बिंदुओं पर विफलता दर कम हो जाती है और हस्तक्षेप-रोधी डिज़ाइन आसान हो जाता है।

बी. कम लागत:

कम तारों के कारण पीसीबी लागत, कनेक्टर लागत और असेंबली लागत सभी कम हो जाती हैं।

मुख्य नियंत्रण चिप के लिए आवश्यक GPIO की संख्या कम हो गई है, जिससे कम पिन वाले अधिक किफायती MCU या MPU के चयन की अनुमति मिल गई है।

सी. बिजली की खपत में कमी:

सीरियल डिफरेंशियल सिग्नल में कम वोल्टेज स्विंग और कम विद्युत चुम्बकीय हस्तक्षेप होता है, जिसके परिणामस्वरूप समानांतर टीटीएल स्तर सिग्नल की तुलना में कम बिजली की खपत होती है।

कम तारों का मतलब कम परजीवी क्षमता है, और ड्राइविंग के लिए आवश्यक शक्ति तदनुसार कम हो जाती है।

डी. प्रदर्शन आवश्यकताओं को पूरा करना:

2.4-इंच QVGA स्क्रीन के लिए, पिक्सेल की कुल संख्या 76,800 है। 60Hz ताज़ा दर पर, आवश्यक डेटा बैंडविड्थ लगभग है: 76800 * 18 बिट/पिक्सेल * 60Hz ≈ 83 एमबीपीएस। यहां तक ​​कि 6-बिट रंग (18 बिट/पिक्सेल) के साथ, सीरियल इंटरफ़ेस की सामान्य गति (सैकड़ों एमबीपीएस से 1 जीबीपीएस से अधिक) पर्याप्त से अधिक है, जिससे पर्याप्त हेडरूम मिलता है।

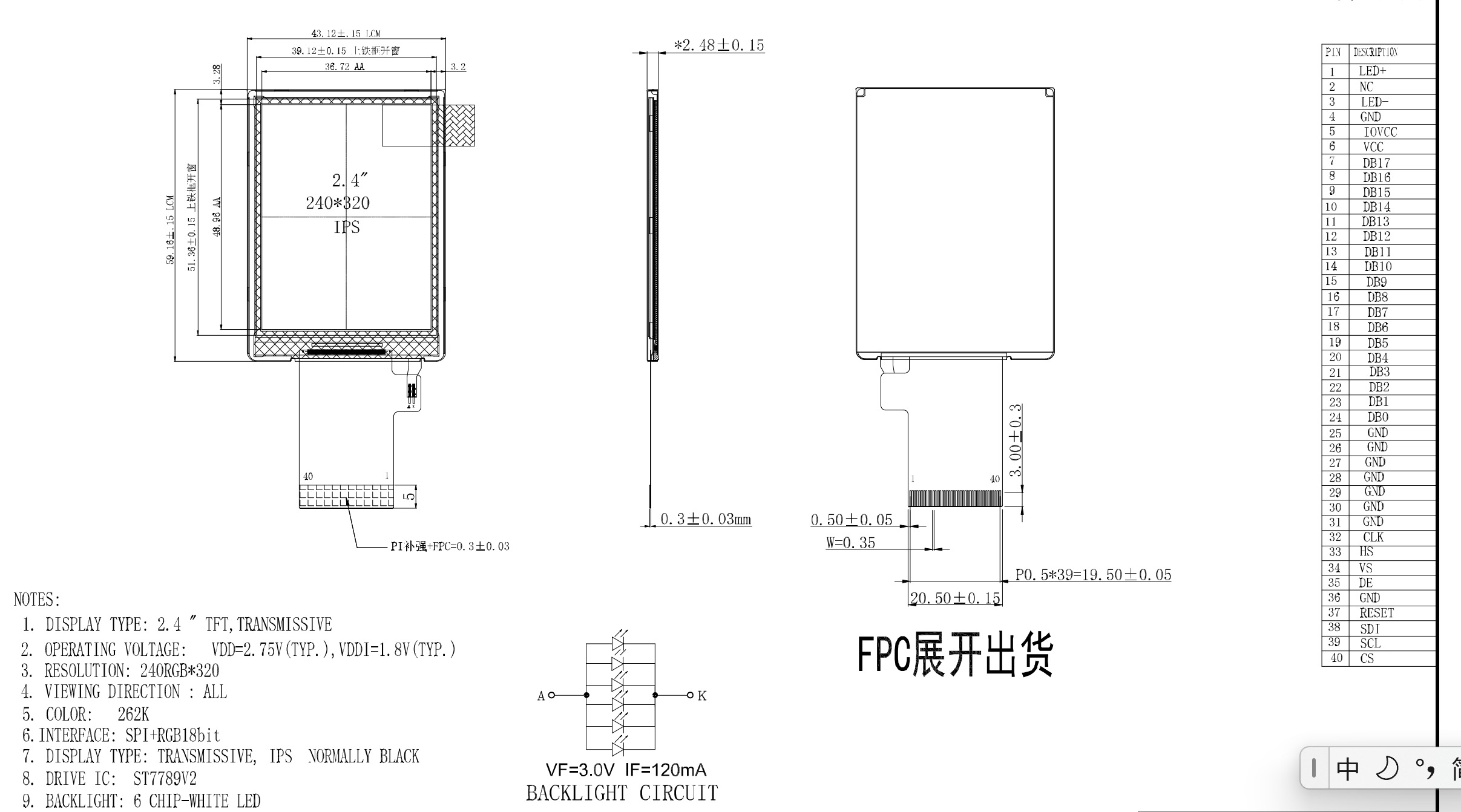

     शेन्ज़ेन होंगजिया टेक्नोलॉजी 6-बिट सीरियल आरजीबी इंटरफ़ेस, मॉडल HJ2408-18-A1 के साथ 2.4-इंच एलसीडी डिस्प्ले का बड़े पैमाने पर उत्पादन कर रही है।  हम ईमेल के माध्यम से ग्राहकों की पूछताछ का स्वागत करते हैं। 6-बिट सीरियल आरजीबी इंटरफेस के साथ 2.4 इंच की एलसीडी स्क्रीन एक अत्यधिक अनुकूलित एम्बेडेड डिस्प्ले समाधान है। इंटरफ़ेस क्रमांकन की प्रमुख तकनीक के माध्यम से, यह दृश्य अनुभव (छोटे आकार, गैर-पेशेवर छवि अनुप्रयोगों के लिए) का त्याग किए बिना सरलीकृत डिज़ाइन, बेहतर विश्वसनीयता और कम समग्र लागत प्राप्त करता है, जिससे यह आधुनिक कॉम्पैक्ट स्मार्ट उपकरणों में डिस्प्ले के लिए क्लासिक विकल्पों में से एक बन जाता है।
