क्या लचीले डिस्प्ले केबल के लिए बी टू बी कनेक्टर या गोल्ड-फिंगर प्लग का उपयोग करना बेहतर है?

       डिस्प्ले चुनते समय कई ग्राहकों को इस समस्या का सामना करना पड़ता है: कुछ लचीले डिस्प्ले केबल बी2बी कनेक्टर का उपयोग करते हैं, जबकि अन्य सीधे गोल्ड-फिंगर प्लग का उपयोग करते हैं। वे अनिश्चित हैं कि किसे चुनें। शेन्ज़ेन होंगजिया टेक्नोलॉजी इंजीनियरिंग यहां एक सरल विश्लेषण प्रदान करती है:

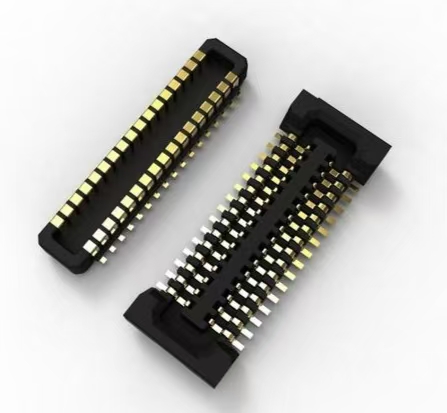

1. कनेक्टर समाधान

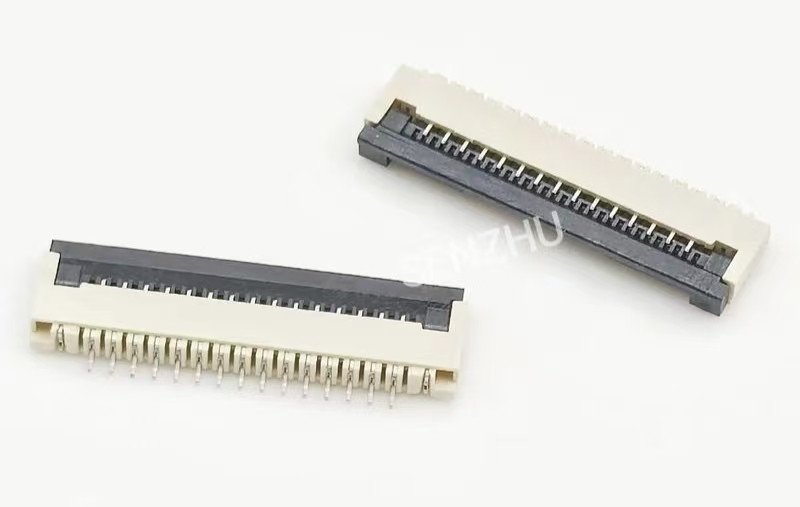

इस विधि के लिए मदरबोर्ड पर सोल्डर किए गए एक अलग कनेक्टर (आमतौर पर ZIF या LIF कनेक्टर) की आवश्यकता होती है। लचीले सर्किट बोर्ड को सीधे इस कनेक्टर में डाला जाता है और लॉकिंग लीवर से सुरक्षित किया जाता है।

· लाभ:

· उच्च विश्वसनीयता: यांत्रिक लॉकिंग तंत्र एक मजबूत कनेक्शन सुनिश्चित करता है, कंपन और प्रभाव का प्रभावी ढंग से विरोध करता है, और स्थिर संपर्क प्रतिरोध प्रदान करता है।

· आसान संयोजन और मरम्मत: बड़ी संरेखण सहनशीलता के साथ, ऑपरेटरों के लिए उपयोग करना आसान है। यदि स्क्रीन या केबल क्षतिग्रस्त है, तो मदरबोर्ड को नुकसान पहुंचाए बिना प्रतिस्थापन के लिए लॉकिंग तंत्र को आसानी से खोला जा सकता है।

· इंटरफ़ेस सुरक्षा: कनेक्टर एक "बलिदान" के रूप में कार्य करता है, जिसमें मुख्य रूप से कनेक्टर पर ही घिसाव होता है, जबकि मदरबोर्ड पर सोल्डर पैड सुरक्षित रहते हैं। मदरबोर्ड की मरम्मत की तुलना में कनेक्टर को बदलना बहुत कम खर्चीला है।

• नुकसान:

• स्थान अधिभोग: कनेक्टर की स्वयं एक निश्चित ऊंचाई होती है, जो अत्यधिक पतलेपन और हल्केपन के लक्ष्य वाले डिज़ाइनों के लिए एक चुनौती पेश करती है।

• उच्च लागत: कनेक्टर की सामग्री लागत बढ़ जाती है।

• जटिल संरचना: मदरबोर्ड लेआउट के भीतर कनेक्टर के लिए जगह और ऊंचाई की आवश्यकता होती है।

2. डायरेक्ट गोल्ड फिंगर इंसर्शन सॉल्यूशन

यह विधि संपर्क बनाए रखने के लिए बाहरी संरचनाओं (जैसे धातु ढाल, स्क्रू, या प्लास्टिक फ्रेम) के दबाव पर निर्भर करते हुए, एफपीसी केबल की सोने की उंगलियों (उजागर सोना-प्लेटेड पैड) को सीधे मदरबोर्ड पर संबंधित स्प्रिंग्स या स्लॉट में डालती है।

• लाभ:

• अत्यधिक पतलापन और हल्कापन: कनेक्टर की ऊंचाई को समाप्त करता है, जिससे यह अति पतली डिजाइन प्राप्त करने के लिए पसंदीदा समाधान बन जाता है।

• कम लागत: एक कनेक्टर को हटा देता है, जिससे बड़े पैमाने पर उत्पादन में लागत काफी कम हो जाती है।

• सरल संरचना: मदरबोर्ड लेआउट को सरल बनाता है।

• नुकसान:

• उच्च विश्वसनीयता जोखिम: संपर्क गुणवत्ता पूरी तरह से लागू बाहरी दबाव की एकरूपता और स्थायित्व पर निर्भर करती है। लंबे समय तक उपयोग के बाद, दबाव ढीला हो सकता है, जिससे संपर्क ख़राब हो सकता है। कंपन और बूंदें भी कनेक्शन को आसानी से प्रभावित कर सकती हैं।

• संयोजन करना कठिन: संरेखण के लिए अत्यधिक सटीकता की आवश्यकता होती है, आमतौर पर स्वचालित उपकरण की आवश्यकता होती है। मैनुअल ऑपरेशन कठिन है और गलत संरेखण के कारण सोने की उंगलियों को नुकसान पहुंचने का खतरा है।

• मरम्मत करना लगभग असंभव: कुछ डालने और हटाने के बाद, सोने की उंगलियां खराब हो सकती हैं या क्षतिग्रस्त हो सकती हैं। मरम्मत के दौरान, केबल को सीधे खींचने से सोने की उंगलियां आसानी से मदरबोर्ड संपर्कों को अलग या विकृत कर सकती हैं, जिसके परिणामस्वरूप स्थायी क्षति हो सकती है।

3. तो हमें कैसे चुनना चाहिए?

• एक कनेक्टर चुनें यदि:

• उत्पाद में उच्च विश्वसनीयता की आवश्यकताएं हैं और उसे कुछ कंपन और झटके वाले वातावरण (उदाहरण के लिए, ऑटोमोटिव डिस्प्ले, औद्योगिक उपकरण) का सामना करने की आवश्यकता है।

• उत्पाद का निर्माण और मरम्मत आसान होना चाहिए (उदाहरण के लिए, साधारण लैपटॉप, मॉनिटर)।

• पारंपरिक उपभोक्ता इलेक्ट्रॉनिक्स उत्पाद जहां आंतरिक स्थान अत्यधिक सीमित नहीं है।

• डायरेक्ट गोल्ड फिंगर प्लग-इन कनेक्टर चुनें यदि:

• पतलापन और हल्कापन सर्वोच्च प्राथमिकताएं हैं, और कुछ रखरखाव और असेंबली में आसानी स्वीकार्य है (उदाहरण के लिए, हाई-एंड अल्ट्रा-थिन लैपटॉप और टैबलेट में आंतरिक कनेक्शन)।

• अत्यधिक लागत-संवेदनशील और बड़े पैमाने पर उत्पादन की आवश्यकता वाले, उच्च-सटीक स्वचालित उपकरण उच्च असेंबली उपज सुनिश्चित करते हैं।

• इसे "डिस्पोज़ेबल" के रूप में डिज़ाइन किया गया है, जिसे असेंबली के बाद लगभग किसी भी तरह से अलग करने की आवश्यकता नहीं होती है (उदाहरण के लिए, कई मोबाइल फोन के अंदर स्क्रीन केबल कनेक्शन)।

     आज के उपभोक्ता इलेक्ट्रॉनिक्स उद्योग में, दोनों तकनीकों का व्यापक रूप से उपयोग किया जाता है, जो अक्सर एक ही डिवाइस में दिखाई देती हैं। उदाहरण के लिए, एक अल्ट्रा-थिन लैपटॉप में, मदरबोर्ड और स्क्रीन के बीच मुख्य कनेक्शन पतलेपन के लिए सीधे गोल्ड-फिंगर कनेक्टर का उपयोग कर सकता है, जबकि मदरबोर्ड और टचपैड और कीबोर्ड जैसे घटकों के बीच कनेक्शन पारंपरिक कनेक्टर का उपयोग कर सकता है। यदि मोटाई में एक मिलीमीटर के अंश को बचाने की तुलना में विश्वसनीयता और रखरखाव अधिक महत्वपूर्ण है, तो कनेक्टर अधिक विश्वसनीय और परिपक्व विकल्प हैं। यदि आप उच्च परिशुद्धता स्वचालित उत्पादन लाइन के साथ एक अति पतली, लागत-संवेदनशील नए उत्पाद का निर्माण कर रहे हैं, तो आपको प्रत्यक्ष गोल्ड-फिंगर कनेक्टर समाधान पर सावधानीपूर्वक विचार करना चाहिए।
