एलसीडी स्क्रीन लचीली केबल की गुणवत्ता को कैसे अलग करें

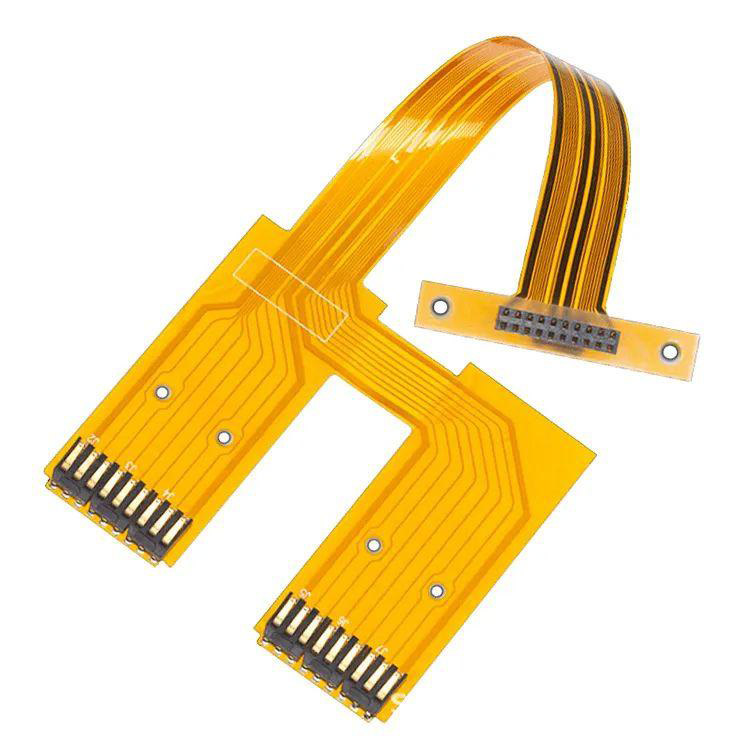

     ग्राहक अक्सर पूछते हैं कि एलसीडी स्क्रीन लचीले केबलों की गुणवत्ता को कैसे अलग किया जाए। सबसे पहले, हमें पता होना चाहिए कि लचीले केबल क्या हैं। लचीले केबलों को लचीले फ्लैट केबल (एफएफसी) भी कहा जाता है। वे मुख्य रूप से एलसीडी स्क्रीन और अन्य सर्किट बोर्डों को सिग्नल या बिजली प्रसारित करने के लिए उपयोग करने के लिए उपयोग किए जाते हैं। गुणवत्ता सीधे प्रदर्शन प्रभाव और स्थिरता को प्रभावित करती है।

      यदि ग्राहक स्क्रीन की समस्याओं का सामना करते हैं और यह जांचना चाहते हैं कि क्या वे लचीले केबलों के कारण हैं, तो वे निम्नलिखित पहलुओं से जांच कर सकते हैं, जिसमें उपस्थिति, सामग्री, प्रक्रिया और कार्यात्मक परीक्षण शामिल हैं:

यह ध्यान दिया जाना चाहिए कि डिस्प्ले स्क्रीन सामान्य रूप से कभी -कभी लचीली केबल के कारण नहीं, बल्कि इंटरफ़ेस ऑक्सीकरण या मदरबोर्ड की समस्याओं के कारण प्रदर्शित नहीं हो सकती है, लेकिन लचीली केबल एक कनेक्टिंग घटक के रूप में जांचने के लिए सबसे आसान है। इसलिए, समस्याओं को अलग करते समय, कई कारकों को बड़े पैमाने पर माना जाना चाहिए, और आप केवल एक बिंदु पर नहीं देख सकते हैं।

A. उपस्थिति निरीक्षण: FPC गुणवत्ता का प्रारंभिक निर्णय

1। सतह अखंडता

· उच्च गुणवत्ता वाले लचीले केबल: चिकनी और सपाट सतह, खरोंच, दरारें, इंडेंटेशन या क्रीज के बिना (विशेष रूप से किनारों और सिलवटों पर)।

· खराब गुणवत्ता वाले लचीले केबल: खराब उत्पादन प्रक्रिया (गंदगी या टूटने के लिए आसान) के कारण स्पष्ट खरोंच, सतह का छीलना, या स्थानीय प्रोट्रूशियंस/अवसाद हो सकते हैं।

2। सोने की उंगली (संपर्क अंत) स्थिति

सोने की उंगली लचीली केबल और इंटरफ़ेस के बीच कनेक्शन का महत्वपूर्ण हिस्सा है, जो सीधे संपर्क प्रदर्शन को प्रभावित करता है:

· उच्च गुणवत्ता: सोने की उंगली में एक समान रंग (उज्ज्वल सोना), सतह पर कोई ऑक्साइड परत नहीं है (कोई काला या सफेद), कोई खरोंच या विरूपण और स्वच्छ किनारों को नहीं।

· गरीब गुणवत्ता: सोने की उंगली गहरी हो सकती है, ऑक्सीकृत (काला/सफेद), खरोंच, या किनारे खराब मोल्ड सटीकता के कारण खुरदरा हो सकता है (इंटरफ़ेस में डाले जाने पर अटक या खराब संपर्क प्राप्त करना आसान)।

3। केबल बॉडी की लचीलापन और ताकत

लचीली केबल को "कोमलता" और "क्रूरता" दोनों को ध्यान में रखना होगा, और बार -बार झुकने के बाद तोड़ना आसान नहीं है:

· उच्च गुणवत्ता: केबल बॉडी को स्वाभाविक रूप से पलटाव किया जा सकता है जब धीरे से हाथ (अहिंसक झुकने), स्पष्ट क्रीज के बिना; कंडक्टर (आंतरिक तांबे के तार) में खिंचाव होने पर कोई ब्रेकिंग ध्वनि नहीं होती है।

· गरीब गुणवत्ता: बहुत कठोर हो सकता है (इन्सुलेशन परत बहुत मोटी है) या बहुत नरम (कंडक्टर बहुत पतला है), और कई बार झुकने के बाद टूट या डिलामिनेट हो सकता है (इन्सुलेशन परत और कंडक्टर अलग हो जाते हैं)।

B. सामग्री और प्रक्रिया: स्थायित्व और सिग्नल ट्रांसमिशन निर्धारित करता है

1। इन्सुलेशन परत और परत सामग्री को कवर करना

इन्सुलेशन परत की सामग्री (कंडक्टर को लपेटने वाली बाहरी परत) और लचीली केबल की परत (सोने की उंगली की रक्षा के लिए कोटिंग) को कवर करना सीधे तापमान प्रतिरोध और संक्षारण प्रतिरोध को प्रभावित करता है:

· उच्च गुणवत्ता: आमतौर पर पीईटी (पॉलिएस्टर) या उच्च तापमान प्रतिरोधी पीवीसी का उपयोग किया जाता है, मजबूत तापमान प्रतिरोध (-40 ℃ ~ 125 ℃) और रासायनिक संक्षारण प्रतिरोध के साथ;

· खराब गुणवत्ता: खराब तापमान प्रतिरोध (उच्च तापमान पर नरम और विरूपण) के साथ पुनर्नवीनीकरण प्लास्टिक या कम लागत वाले पीवीसी का उपयोग कर सकते हैं।

2। कंडक्टर सामग्री और संरचना

कंडक्टर ज्यादातर कॉपर पन्नी या टिनडेड कॉपर वायर होते हैं, जो सीधे चालकता और ऑक्सीकरण प्रतिरोध को प्रभावित करते हैं:

· उच्च गुणवत्ता: कंडक्टर उच्च शुद्धता वाले इलेक्ट्रोलाइटिक कॉपर (%99.9%), टिन्डेड समान रूप से (मध्यम मोटाई) है, और इसमें कोई ऑक्सीकरण स्पॉट नहीं है; क्रॉस-सेक्शनल क्षेत्र मानक (जैसे 0.1 मिमी, 0.15 मिमी, आदि) को पूरा करता है, और प्रतिरोध मान कम है (एक मल्टीमीटर के साथ ऑन-प्रतिरोध को मापकर सत्यापित किया जा सकता है)।

· खराब गुणवत्ता: पुनर्नवीनीकरण तांबा या अशुद्ध तांबा का उपयोग किया जा सकता है, टिनिंग परत पतली और असमान है (स्थानीय तांबे का जोखिम ऑक्सीकरण करना आसान है), कंडक्टर बहुत पतला है (अपर्याप्त क्रॉस-सेक्शनल क्षेत्र), और प्रतिरोध मूल्य उच्च है (सिग्नल क्षीणन या अपर्याप्त बिजली की आपूर्ति)।

3। क्रिमिंग प्रक्रिया (कनेक्टर के साथ विधानसभा)

यदि लचीली केबल को कनेक्टर (जैसे FPC कनेक्टर) के साथ crimped किया गया है, तो crimping गुणवत्ता की जाँच करने की आवश्यकता है:

· उच्च गुणवत्ता: crimping तंग है, कंडक्टर कनेक्टर पिन (कोई अव्यवस्था या ढीलापन) के साथ पूर्ण संपर्क में है, इन्सुलेशन परत को सटीक रूप से काट दिया जाता है (कोई अवशिष्ट आसंजन नहीं), और समग्र फर्मनेस।

· खराब गुणवत्ता: ढीली crimping (कंडक्टर और पिन के बीच अपर्याप्त संपर्क), अवशिष्ट इन्सुलेशन परत (संभावित शॉर्ट सर्किट), या ऑफसेट क्रिमिंग स्थिति (कुछ पिन आचरण करने में विफल हो जाता है)।

C. कार्यात्मक परीक्षण: वास्तविक प्रदर्शन को सत्यापित करें

अकेले उपस्थिति और सामग्री को देखते हुए पर्याप्त नहीं हो सकता है, और वास्तविक परीक्षण पुष्टि की आवश्यकता है:

1। निरंतरता परीक्षण

लचीले केबल के दोनों सिरों पर सोने की उंगलियों के अनुरूप पिन की निरंतरता को मापने के लिए मल्टीमीटर की प्रतिरोध सीमा (बीप रेंज) का उपयोग करें:

· अच्छी गुणवत्ता: सभी पिन जिन्हें संचालित करने की आवश्यकता होती है, उन्हें बीप करना चाहिए (प्रतिरोध) कुछ ओम्स); कनेक्शन आवश्यकताओं के बिना पिन आयोजित नहीं किए जाने चाहिए (अनंत)।

· गरीब गुणवत्ता: एक सर्किट ब्रेक (एक निश्चित पिन पर कोई बीप नहीं), एक शॉर्ट सर्किट (अप्रासंगिक पिन का चालन), या असामान्य प्रतिरोध मूल्य (जैसे> 10ω, सिग्नल क्षीणन के परिणामस्वरूप) हो सकता है।

2। सिग्नल ट्रांसमिशन टेस्ट (प्रतिस्थापन विधि)

यदि एलसीडी स्क्रीन में स्क्रीन शोर, झिलमिलाहट, काली स्क्रीन, आदि जैसी समस्याएं हैं, तो इसे एक ज्ञात उच्च गुणवत्ता वाले नरम केबल के साथ बदला जा सकता है:

प्रतिस्थापन के बाद सामान्य प्रदर्शन → मूल सॉफ्ट केबल क्षतिग्रस्त या खराब गुणवत्ता का हो सकता है;

प्रतिस्थापन के बाद अभी भी असामान्य → समस्या स्क्रीन, मदरबोर्ड या इंटरफ़ेस में हो सकती है।

3। स्थायित्व परीक्षण (दीर्घकालिक उपयोग अवलोकन)

उच्च-आवृत्ति उपयोग परिदृश्यों (जैसे मोबाइल फोन, मॉनिटर) के लिए, बार-बार प्लगिंग और अनप्लगिंग और झुकने के बाद सॉफ्ट केबल का प्रदर्शन देखा जा सकता है:

· उच्च गुणवत्ता: उपयोग के कई महीनों के बाद कोई खराब संपर्क या टूटना नहीं;

· कम गुणवत्ता: सोने की उंगली ऑक्सीकरण, केबल बॉडी टूटना या समय की एक छोटी अवधि में सिग्नल अस्थिरता (जैसे 1 ~ 2 सप्ताह)।

      उपरोक्त निर्णयों के आधार पर, उच्च गुणवत्ता वाले नरम केबलों को निम्न आवश्यकताओं को पूरा करना चाहिए: उपस्थिति को कोई नुकसान नहीं, ऑक्सीकरण के बिना उज्ज्वल सोने की उंगलियां, गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी सामग्री, अच्छे कंडक्टर चालन, और सटीक crimping प्रक्रिया। यदि प्रदर्शन असामान्य है, तो सॉफ्ट केबल (विशेष रूप से सोने की उंगलियों और झुकता) की जांच करने के लिए प्राथमिकता दें, जिसे प्रतिस्थापन विधि और मल्टीमीटर परीक्षण द्वारा जल्दी से सत्यापित किया जा सकता है। शेन्ज़ेन होंगजिया टेक्नोलॉजी 12 साल के उद्योग के अनुभव के साथ 1.14-इंच -12.1-इंच एलसीडी स्क्रीन और सपोर्टिंग टच स्क्रीन के अनुसंधान और विकास, उत्पादन और बिक्री पर केंद्रित है। हम जिन एफपीसी का उपयोग करते हैं, वे अत्यधिक विश्वसनीय हैं, ऑक्सीकरण के लिए प्रतिरोधी हैं, और अच्छे लचीलेपन हैं। प्लग-इन सोने की उंगलियों की सोने की सामग्री 1.5-2.0μ है, जो सैन्य उद्योग, उपकरणों और उपकरणों, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य उत्पादों के लिए उपयुक्त है। हमने कई फॉर्च्यून 500 कंपनियों की सेवा की है और ग्राहकों से प्रशंसा प्राप्त की है। हमारे उत्पादों को आने वाली सामग्रियों से शिपमेंट तक 12 निरीक्षण प्रक्रियाओं से गुजरना चाहिए, ताकि ग्राहकों को कोई चिंता न हो।
